Измеритель Ф5291

Ф5291

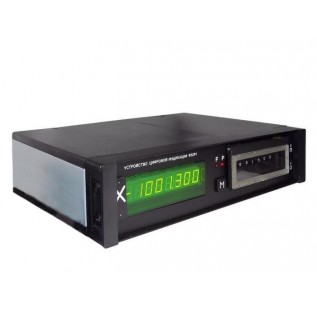

Устройство цифровой индикации Ф5291

Также этот прибор может называться: Ф 5291, Ф-5291, f5291, f 5291, f-5291.

Ф5291 устройство цифровой индикации предназначено для контроля линейных или угловых перемещений по одной оси координат с помощью первичного измерительного преобразователя перемещений - преобразователя измерительного линейных перемещений ПИЛП1-А2, или другого, имеющего аналогичные характеристики, индикации положения подвижных механизмов станка или другой машины, в котором оно применяется, и используется в качестве специализированного вспомогательного комплектующего изделия в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.

Устройства цифровой индикации Ф5291 используются совместно с преобразователями измерительными линейных и круговых перемещений ПИЛП1-А2.

Сфера применения - системы цифровой индикации.

Технические характеристики Ф5291:

Диапазон индикации:

- при контроле линейных перемещений - от -9999999 до +9999599;

- при контроле угловых перемещений - от 0.00.00 до 359.59.59.

УЦИ Ф5291 обеспечивает гашение незначащих нулей в старших разрядах отсчета.

Коэффициент масштабного преобразования, определяющий количество счетных импульсов за один шаг печатной обмотки индуктосина, соответствует числу 100; 200; 400; 500; 800; 1000, 2000, 4000 или 8000.

Предел допускаемой систематической составляющей внутришаговой погрешности Ф5291 совместно с индуктосином в нормальных условиях применения:

- для устройства с индуктосином класса точности 5 - 15 мкм;

- для устройства с индуктосином класса точности 4 - 10 мкм.

Устройство обеспечивает масштабирование числа импульсов, формируемых индуктосином, с значением масштабирующего коэффициента - от 0,000001 до 9,999999.

Дискретность изменения отсчета перемещения - от 1 ЕМР до 99 ЕМР.

Ф5291 обеспечивает:

- индикацию запятой, отделяющей ноль, один, два, три, четыре или пять младших разрядов отсчета перемещений;

- переключение направления оси координат;

- компенсацию люфта;

- ввод, запоминание и контроль числа в качестве значения люфта;

- ввод, запоминание и контроль числа в качестве значения координаты опорной точки;

- автозапись значения координаты опорной точки по сигналу от индуктосина с блокировкой, или без блокировки зоны опорной точки от внешнего переключателя;

- восстановление значения координаты опорной точки по сигналу от индуктосина с блокировкой, или без блокировки зоны опорной точки от внешнего переключателя;

- формирование и индикацию выдачу команд управления при позиционировании в заданную точку двух команд направления перемещения, двух команд снижения скорости перемещения, одной команды остановки;

- индикацию рекомендованного направления движения при позиционировании в заданную точку.

Устройства цифровой индикации Ф5291 работают при прерывании электропитающего напряжения на время - не более 10 мс.

Интервал между двумя прерываниями электропитающего напряжения - не менее 1 с.

Время установления рабочего режима в рабочих условиях применения - не более 5 мин.

Непрерывная работа прибора Ф5291 с последующим перерывом не менее 1 ч - не менее 16 ч.

Среднее время восстановления в рабочих условиях применения - не более 4 ч.

Средний срок службы в рабочих условиях применения до предельного состояния - не менее 14 лет.

По стойкости к воздействию механических внешних воздействующих факторов соответствует группе механического исполнения - М8.

Степень защиты от попадания внутрь твердых посторонних тел и воды - IP43.

Устойчивость к климатическим воздействиям - УХЛ 4.

Потребляемая мощность устройства Ф5291 - не более 15 Вт.

Питание от сети переменного тока:

- напряжением - от 85 В до 242 В;

- частотой - от 49 Гц до 61 Гц.

Габаритные размеры Ф5291 - 325×265×95 мм.

Масса - не более 3,5 кг.

Устройство обеспечивает автоматическое тестирование основных узлов при включении сетевого электропитания.
