Описание товара

Ф5093

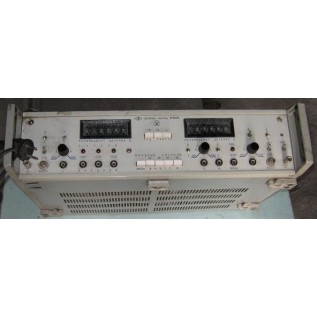

Делитель частоты Ф5093 (Ф 5093; Ф-5093)

Делитель частоты Ф5093 - электронное устройство, используемое для уменьшения в целое число раз частоту подводимых к нему периодических колебаний
Потребляемая мощность - не более 60Вт.
Габариты - 490?380?130мм.
Масса - не более 11кг.
Делители частоты Ф5093 используют:
- для деления частоты следования электрических сигналов на заданные коэффициенты деления по двум каналам;
- для формирования сигналов образцовых частот, длительностей импульсов, интервалов времени и заданного количества импульсов;
- для работы в качестве двухканального счетчика с предустановкой.
Технические характеристики Ф5093

Предел допускаемой относительной погрешности частоты внутреннего кварцевого генератора, который имеют делители частоты Ф5093, не превышает ±1?10-6 в течение десяти дней после его настройки.
Диапазон частот напряжений входных сигналов, который имеет делитель частоты Ф5093, указан в Таблице 1.
Таблица 1.
Вход
Сигнал
Диапазон частот
Диапазон напряжений
При атт. «1:1»
При атт. «1:10»
«А», «Б»
Синусоидальный
10Гц -1МГц
1В - 10В (эфф)
10В - 30В (эфф)
Импульсный любой полярности
0,1Гц -1МГц
1В - 10В (ампл.)
10В - 30В (ампл.)
«КИНЕМАТОМЕР»
Синусоидальный
10Гц -100кГц
1В - 3В (эфф.)
Диапазон коэффициентов деления N, устанавливаемых по каждому из каналов делителя, от 1 до 999999 с дискретностью, равной 1.

Делитель частоты Ф5093 в работе допускает следующие погрешности:
- при установке числа N на переключателях и соответствующего ему коэффициента деления, а также погрешность формирования заданного количества импульсов - отсутствует;
- при счете импульсов с предустановкой при ручном запуске делителя - отсутствует, а при запуске внешним стартовым импульсом - не превышает плюс один импульс.

Входные сопротивления и входные емкости делителя частоты Ф5093 соответствуют Таблице 2.
Таблица 2
Параметр
Канал делителя
«Вход А»
«Вход Б»
«СТАРТ»
Входное сопротивление, не менее
47кОм
47кОм
4,7кОм
Входная емкость, не более
50пФ
50пФ
100пФ
Параметр
Канал делителя
«СТОП»
«СБРОС» (два канала)
Входное сопротивление, не менее
4,7кОм
4,7кОм
Входная емкость, не более
100пФ
100пФ
Время установления рабочего режима делителя не превышает 1час с момента включения. Длительность входных импульсных сигналов по каналам А и Б делителя Ф5093 не менее 0,5мкс.
Прибор Ф5093 имеет выход результатов счета входных сигналов по каналу А на внешние регистрирующие устройства в последовательном двоично- десятичном коде 8-4-2-1.
Делитель частоты Ф5093 использует питание от сети переменного тока напряжением 220В частоты (50±1)Гц.
Изготовитель гарантирует соответствие делителей Ф5093 требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа.
Делители частоты Ф5093 соответствуют требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
