Стабилизатор напряжения Б5-84/1

Б5-84/1

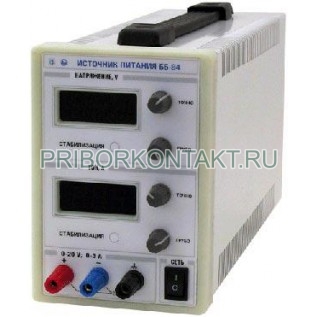

Источник питания Б5-84/1

Также этот прибор может называться: Б5-841, Б5-84 1, Б584/1, Б5841, Б584 1, Б5 84/1, Б5 841, Б5 84 1.

Б5-84/1 источник питания предназначен для воспроизведения напряжения или силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств, стабилизированным напряжением постоянного тока или постоянным током.

Прибор Б5-84/1/1 - компенсационный стабилизатор, в который последовательно включены регулирующие элементы и усилители обратной связи по напряжению и по току.

Сфера применения: при контроле, наладке, ремонте приборов и систем различного назначения в научно-исследовательских институтах, в испытательных лабораториях, на заводах, ремонтных мастерских.

Технические характеристики Б5-84/1:

Диапазоны измерений источников:

- выходное напряжение - от 0 В до 100 В;

- выходной ток - от 0 А до 1 А.

Пределы абсолютных погрешностей измерений выходного напряжения:

- основная - ±3 В;

- в рабочих условиях - ±4,5 В.

Пределы абсолютных погрешностей измерений выходного тока:

- основная - ±0,05 А;

- в рабочих условиях - ±0,075 А.

Нестабильность Б5-84/1 при изменении температуры окружающего воздуха на 10º С:

- выходное напряжение - не более 400 мВ;

- выходной ток - не более 30 мА.

Нестабильность источника от времени:

- выходное напряжение - не более 400 мВ;

- выходной ток - не более 30 мА.

Нестабильность при изменении напряжения питающей сети:

- выходное напряжение - не более ±0,02% от U_max;

- выходной ток - не более ±0,05% от I_max.

Нестабильность при изменении нагрузки в режиме стабилизации:

- выходное напряжение - не более ±0,03% от U_max;

- выходной ток - не более ±1% от I_max.

Пульсации Б5-84/1:

- выходное напряжение - 0,5 мВ;

- выходной ток - 0,1%.

Внутреннее сопротивление в диапазоне от 20 Гц до 200 кГц - не более 0,5 Ом.

Максимальное отклонение выходного напряжения (выброс) - 1 В.

Время установления выходного напряжения Б5-84/1 - 100 мкс.

Отклонение выходного напряжения при включении, выключении - 1 В.

Электрическое сопротивление изоляции цепей - 7 МОм.

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность Б5-84/1 - не более 280 В·А.

Среднее время восстановления работоспособности - 3 ч.

Средняя наработка на отказ приборов источники питания Б5-84/1 - не менее 15000 ч.

Средний срок службы - 5 лет.

Время непрерывной работы источника питания - не менее 8 ч.

Время установления рабочего режима - 15 мин.

Габаритные размеры - 115×185×360 мм.

Масса - не более 5,5 кг.

Условия эксплуатации Б5-84/1:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).
