Стабилизатор напряжения Б5-78/4

Б5-78/4

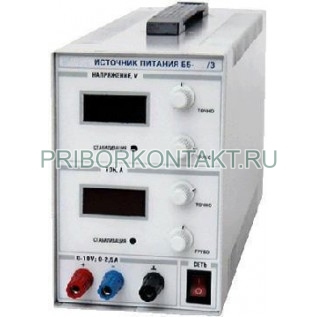

Источник питания Б5-78/4

Также этот прибор может называться: Б5-784, Б5-78 4, Б578/4, Б5784, Б578 4, Б5 78/4, Б5 784, Б5 78 4.

Б5-78/4 источник питания предназначен для воспроизведения напряжения или силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств, стабилизированным напряжением постоянного тока или постоянным током.

Прибор Б5-78/4 - компенсационный стабилизатор, в который последовательно включены регулирующие элементы и усилители обратной связи по напряжению и по току.

Сфера применения: контроль, наладка, ремонт приборов и систем различного назначения в научно-исследовательских институтах, в испытательных лабораториях, на заводах, ремонтных мастерских.

Технические характеристики Б5-78/4:

Диапазоны измерений:

- выходное напряжения - от 0 В до 20 В;

- выходной ток - от 0 А до 1,5 А.

Погрешности измерений выходного напряжения:

- основная - ±0,3 В;

- в рабочих условиях - ±0,45 В.

Погрешности измерений выходного тока Б5-78/4:

- основная - ±0,04 А;

- в рабочих условиях - ±0,06 А.

Нестабильность выходного напряжения источников:

- при изменении температуры окружающего воздуха на 10º С - не более 200 мВ;

- за 8 ч работы - не более 200 мВ;

- от изменения напряжения питающей сети - 0,02%;

- при изменении тока нагрузки - 0,03%.

Нестабильность выходного тока:

- при изменении температуры окружающего воздуха на 10º С - не более 30 мА;

- от времени - 30 мА;

- от изменения напряжения питающей сети - 0,05%;

- при изменении напряжения на нагрузке - 0,2%.

Пульсации Б5-78/4:

- выходного напряжения - 0,5 мВ;

- выходного тока - 0,1% от I _{эфф.знач}.

Максимальное отклонение выходного напряжения (выброс) - 1 В.

Время установления выходного напряжения - 100 мс.

Отклонение выходного напряжения источника при включении/выключении - 1 В.

Внутреннее сопротивление в диапазоне от 20 Гц до 200 кГц - не более 0,5 Ом.

Электрическое сопротивление изоляции цепей - 7 МОм.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность Б5-78/4 - не более 160 В·А.

Средняя наработка на отказ - не менее 10000 ч.

Средний срок службы приборов источники питания Б5-78/4 - не менее 5 лет.

Среднее время восстановления работоспособного состояния - не более 3 ч.

Время непрерывной работы Б5-78/4 - не менее 8 ч.

Время установления рабочего режима - 15 мин.

Габаритные размеры - 215×170×440 мм.

Масса - не более 3 кг.

Условия эксплуатации Б5-78/4:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).
