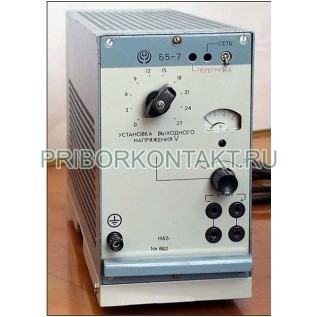

Стабилизатор напряжения Б5-7

Б5-7

Источник постоянного тока Б5-7

Также этот прибор может называться: Б57, Б5 7, Б-57, Б 57.

Б5-7 источник постоянного тока предназначен для питания радиоэлектронных устройств регулируемым стабилизированным напряжением постоянного тока.

Сфера применения: разработка, производство и настройка радиоизмерительной аппаратуры.

Технические характеристики блоков питания Б5-7:

Рабочий диапазон выходного напряжения - от 0 В до 30 В.

Номинальный ток нагрузки - 3 А.

Основная погрешность установки выходного напряжения для максимального значения - не более ±3%.

Нестабильность выходного напряжения:

- при изменении напряжения сети на 10% (для 50 Гц) и на 5% (для 400 Гц) - не более ±0,1%;

- при изменении нагрузки на 100% - не более ±0,2%.

Эффективное значение напряжения пульсаций Б5-7 - 1 мВ.

Температурный коэффициент напряжения - не более 0,025%/°С.

Дрейф выходного напряжения за 8 ч непрерывной работы - не более ±0,2% от максимального значения.

Защита прибора от коротких замыканий и перегрузок срабатывает при превышении тока нагрузки на 10-60% от номинального значения 3 А.

Допустимый коэффициент модуляции тока нагрузки в диапазоне частот от 20 Гц до 200 кГц - не менее 10%.

Максимальный выброс выходного напряжения - не более 5 В.

Число выбросов выходного напряжения - не более 5.

Время установления выходного напряжения - не более 2 с.

Полное выходное сопротивление источника Б5-7 - не более 2 Ом.

Выходные гнезда прибора изолированы от корпуса.

Электрическая прочность изоляции выходных цепей должна выдержать без пробоя:

- напряжение 500 В постоянного тока;

- напряжение 1200 В переменного тока.

Сопротивление изоляции цепей прибора относительно корпуса - не менее 20 МОм; при повышенной влажности - не менее 1 МОм; при повышенной температуре - не менее 5 МОм.

Потребляемая мощность - 250 В·А.

Время непрерывной работы блока - 8 ч.

Уровень напряжения радиопомех на зажимах прибора в диапазонах частот:

- от 0,15 МГц до 0,5 МГц - не более 60 дБ (1000 мкВ);

- от 0,5 МГц до 2,5 МГц - не более 54 дБ (500 мкВ);

- от 2,5 МГц до 20 МГц - не более 46 дБ (200 мкВ).

Среднее время безотказной работы - 1700 ч.

Габаритные размеры источника питания - 130x232x466 мм.

Масса блока питания Б5-7 - 11 кг.

Условия эксплуатации источников питания Б5-7:

Температура окружающего воздуха - от +5° С до +40° С (от 278 К до 313 К).

Относительная влажность при +30° С (303 К) - до 95%.

Атмосферное давление - 750±30 мм рт. ст. (100±4 кН/м²).

Напряжение сети питания - 220±22 В; 220±11 В.

Частота сети питания - 50±0,5 Гц; от 388 Гц до 428 Гц.

Содержание гармоник - не более 5%.

Изготовитель гарантирует соответствие прибора блок питания Б5-7 требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
