Стабилизатор напряжения Б5-43А

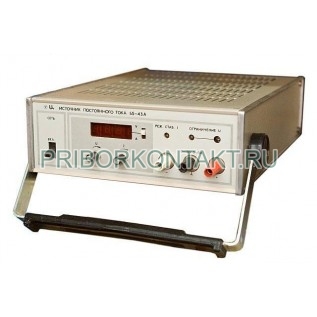

Источник питания Б5-43А постоянного тока (Б5 43А, Б543А)
Предназначен для питания РИП постоянным стабилизированным напряжением и током.

ДУ и ручное управление, Четырёхпроводная линия подключения нагрузки Uвых: 0-10 В, Iвых: 0-3 А.
Габариты: 254х378х93 мм.
Масса: 4,5 кг

Источники питания Б5-43А постоянного тока предназначены для питания РИП постоянным стабилизированным напряжением и током.

Рабочие условия эксплуатации температура окружающей среды от 5 до 40°С относительная влажность воздуха 90% при температуре 25°С, напряжение сети 220±22 В, атмосферное давление 84-106,7кПа(630-800 мм рт.ст.)

Основные области применения прибора Источник питания постоянного тока Б5-43А: системы питания при проектировании,производстве, испытаниях и ремонте радиоэлектронной аппаратуры, электронных и электрических изделий ит.п.

Приборы выдают плавно регулируемое стабилизированное напряжение и стабилизированный ток в соответствии с табл. 1.

Таблица 1

Основная погрешность индикации выходного напряжения и выходного тока приборов не превышает;

30 мВ для режима стабилизации напряжения и 30 мА для режима стабилизации тока.

Нестабильность выходного напряжения приборов от изменения входного напряжения на ±10% от номинального значения в режиме стабилизации напряжения не превышает:

±(0,005% Uуст + 0,005% Uмакс) - за время измерения (1-10)с.

где Uуст - устанавливаемое значение выходного напряжение; Uмакс - максимальное значение выходного напряжения.

Нестабильность выходного тока приборов от изменения входного напряжения на ±10% от номинального значения в режиме стабилизации тока не превышает:

±1,5 мА для прибора Б5-43А;

Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за8 ч непрерывной работы и за любые 10 мин из этих 8 ч не превышает:

± (0,5%Uуст + 0,136 Uмакс)

Нестабильность выходного тока от времени (дрейф выходного тока) за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч не превышает:

±(1,0% Uуст + 0,2%Uмакс)

Дополнительная погрешность индикации выходного напряжения и выходного тока приборов при изменении температуры окружающего воздуха на 10°С не превышает основной погрешности.

Нестабильность индикации выходного напряжения и выходного тока от воздействия влаги не превышает основной погрешности.

Прибор Источник питания постоянного тока Б5-43А обеспечивает возможность управления выходным напряжением внешним аналоговым напряжением:

Uуст= Uа/K_U

где Uуст - установленное выходное напряжение; Uа - управляющее аналоговое напряжение, K_U - коэффициент преобразования, равный 1,0 В/В.

Погрешность выходного напряжения по отношению к установленному не превышает: 0,5%Uуст+0,1%Uмакс. Прибор Источник питания постоянного тока Б5-43А обеспечивает возможность управления выходным током внешним аналоговым напряжением:

Iуст = Uа/К_I

где Iуст - установленный выходной ток,

Uа - управляющее аналоговое напряжение, К_I- коэффициент преобразования, равный 10,3В/А.

Погрешность выходного тока по отношению к установленному не превышает: 1,5%Iуст + 0,2%Iмакс

Время программирования выходного напряжения и выходного тока не превышает 100 мс. Максимальное выходное напряжение (выброс) при изменении тока нагрузки от 0,9 максимального значения до нуля и от нуля до 0,9 максимального значения в режиме стабилизации напряжения не превышает:

Uвых + 1В, где Uвых - выходное напряжение прибора

Время установления выходного напряжения прибора при изменении тока нагрузки от 0,9 максимального значения до нуля и от нуля до 0,9 максимального значения в режиме стабилизации напряжения не превышает 100 мс.

Выходное напряжение приборов при включении, выключении не выходит за пределы от 0 до Uуст на величину большую чем ±1В.

Приборы имеют защиту от перегрузок и коротких замыканийна выходе прибора.Приборы обеспечивают защиту нагрузки от превышения выходным напряжением заданного уровня.

Уровень срабатывания защиты регулируется в пределах: от 3В до 10В.

Прибор Источник питания постоянного тока Б5-43А обеспечивает технические характеристики после времени установления рабочего режима, равного 30 мин.

Питание: сеть переменного тока напряжения 220±22В частотой (50±0,1) Гц и содержанием гармоник до 5%.Мощность, потребляемая от сети при номинальном напряжении и максимальном токе нагрузки не более: 110 ВА. Нормальные и предельные условия эксплуатации должны соответствовать данным, приведенным в табл.2.

Таблица 2

Условия эксплуатации	Темпера- тура °С (К)	Относитель- ная влажность воздуха,%	Атмосфер- ное давление, кПа (мм рт.ст)	Параметры сети
				Напряже- ние, В	Часто- та, Гц
Нормальные	20±5%	30-80	84-106 (630-795)	220 ±4,4	50
Предельные	от -50 (223) до +60(333)	95 при t=25°С	84-106,7 (630-800)	-	-

Прибор Источник питания постоянного тока Б5-43А сохраняет свои технические характеристики в пределах норм, указанных вышев рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующейвыдержкой или рабочих условиях в течение 3 ч.

Прибор Источник питания постоянного тока Б5-43А допускает непрерывную работу в рабочих условиях в течение 16 ч при сохранении технических характеристик.Наработка на отказ не менее 35000 ч. Срок службы 10 лет.Гамма-процентный ресурс 10000 ч при γ=90%.Габаритные размеры и вес прибора: без упаковки - 254x378x93 мм, 4,5кг; в укладочном ящике - 390x320x150 мм, 6кг; втранспортной таре - 564x346x262 мм, 9,5 кг.
