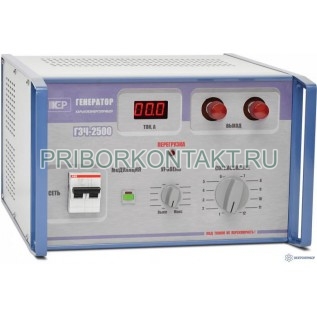

Генератор звуковой частоты ГЗЧ-2500

Также этот прибор может называться: ГЗЧ 2500, ГЗЧ2500, Г34-2500, gzch-2500, gzch 2500, gzch2500.

ГЗЧ-2500 генератор звуковой частоты предназначен для поиска мест повреждения кабельных линий.

Генераторы ГЗЧ-2500 имеют режим модуляции звукового сигнала, защиту от перегрузки по току, плавную и ступенчатую регулировку выходного напряжения.

Технические характеристики ГЗЧ-2500:

Выходная мощность в согласованном режиме - не менее 2500 Вт.

Максимальное выходное напряжение холостого хода - 300 В.

Максимальный выходной ток - 50 А.

Частота генерации - 1024 Гц/ 2048 Гц.

Частота модуляции - от 1,5 Гц до 3 Гц.

Количество ступеней согласования с нагрузкой - 12 шт.

Диапазон сопротивления нагрузки - от 0,5 Ом до 150 Ом.

Потребляемая мощность Г3Ч-2500 - не более 3000 Вт.

Питание от однофазной сети переменного тока:

- с напряжением - 220±22 В;

- с частотой - 50±2 Гц.

Габаритные размеры - 320×360×200 мм.

Масса - не более 15 кг.

Условия эксплуатации:

Диапазон температур окружающего воздуха - от -20º С до +40º С.

Относительная влажность воздуха при температуре +25º С - до 80%.

Атмосферное давление - от 650 мм рт. ст. до 800 мм рт. ст.

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).

Особенностью генератора звуковой частоты ГЗЧ-2500 является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц.

Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.
