ПрофКиП Г4-164 генератор сигналов высокочастотный

ПрофКиП Г4-164 генератор сигналов высокочастотный

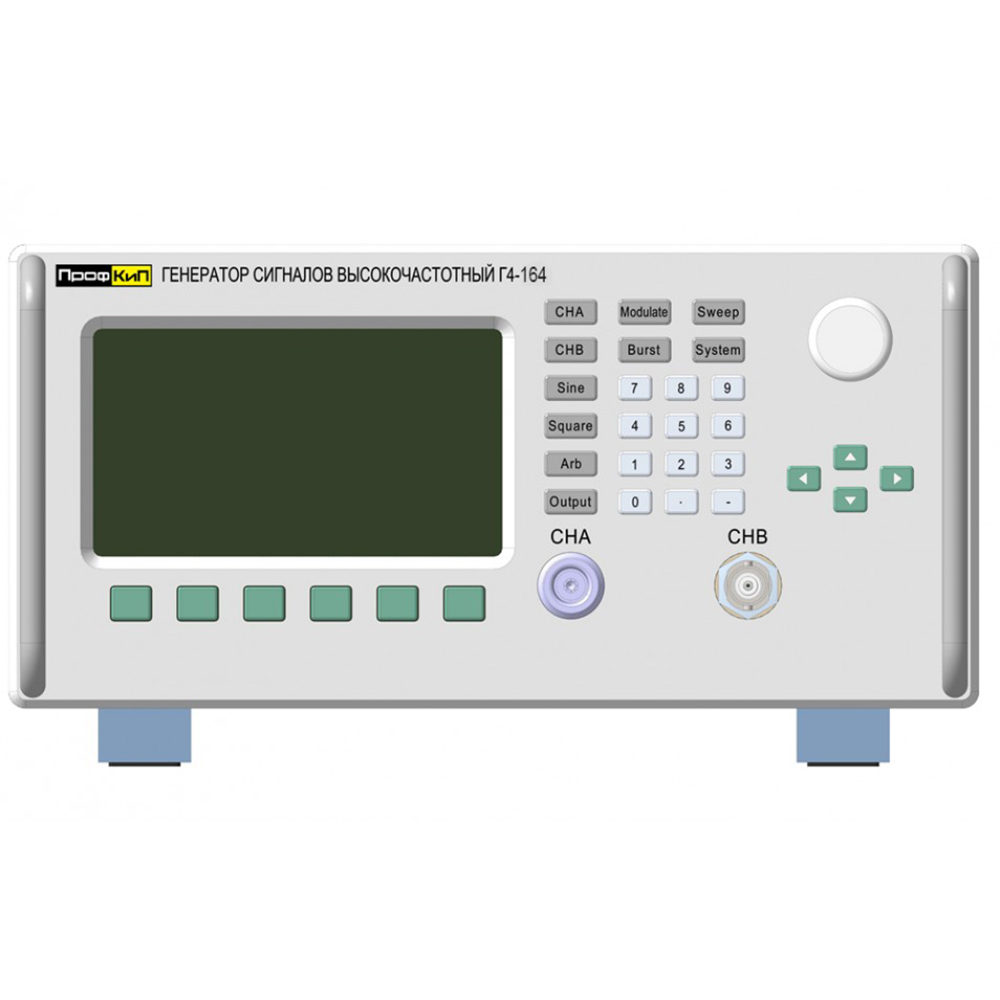

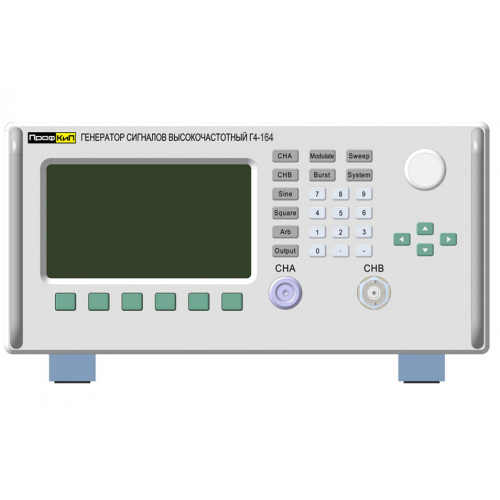

Генератор сигналов высокочастотный ПрофКиП Г4-164

ПрофКиП Г4-164 - высокочастотный генератор для формирования стабильных по частоте сигналов синусоидальной и прямоугольной формы, а также для работы с различными видами модуляции. Прибор рассчитан на использование в лабораториях, производственных цехах и ремонтных подразделениях, включая работу в подвижных условиях. Благодаря низкому уровню амплитудных и фазовых шумов вблизи несущей генератор подходит для задач разработки, испытаний, обслуживания и ремонта средств связи.

Назначение и области применения

Генератор применяется для настройки и контроля параметров радиотехнических устройств, трактов связи, фильтров и узлов модуляции. Основной выход поддерживает режим свипирования (генератор качающейся частоты), что удобно при снятии частотных характеристик и проверке полосы пропускания. Дополнительный выход предназначен для воспроизведения сигналов синусоидальной, прямоугольной и произвольной формы с возможностью задания постоянного смещения.

Функции и особенности

Два независимых канала с возможностью одновременной работы и раздельного включения/отключения выходов.

Формирование сигналов синусоидальной и прямоугольной формы на основном выходе.

Дополнительный канал "В" - формирование синуса, прямоугольника и сигналов произвольной формы с регулируемым базовым смещением.

Поддержка модуляций: амплитудная, частотная, частотная цифровая манипуляция (FSK), фазовая цифровая манипуляция (PSK), пакетная модуляция, режим качания частоты.

Наличие TTL-выхода для синхронизации и управления внешними устройствами.

Интерфейсы удаленного управления: USB, RS-232.

ЖК-дисплей для отображения режимов и параметров установки.

Технические характеристики

Параметр	Значение
Диапазон частот генератора	1 мкГц-1000 МГц
Количество каналов	2 независимых выхода
Форма сигнала (основной выход)	синусоидальная, прямоугольная
Номинальное сопротивление нагрузки (выбор пользователем)	50 Ом / 1 МОм
Относительная погрешность установки частоты (периода) при f < 1 кГц	не более ±5·10^-5
Относительная погрешность установки частоты (периода) при f от 1 кГц до верхнего предела	не более ±1·10^-6
Уровень высших гармоник синуса при уровне ≤ +10 дБм (f ≤ 80 МГц)	< -30 дБ
Уровень высших гармоник синуса при уровне ≤ +10 дБм (f > 80 МГц)	< -35 дБ
Диапазон регулировки уровня (синус) до 500 МГц включ.	-120...+13 дБм
Диапазон регулировки уровня (синус) 500-1000 МГц	-110...+13 дБм
Абсолютная погрешность установки опорного уровня 0 дБм (до 500 МГц)	±1,0 дБ
Абсолютная погрешность установки опорного уровня 0 дБм (500-1000 МГц)	±1,5 дБ
Прямоугольный сигнал: диапазон частот	1 мкГц-20 МГц
Прямоугольный сигнал: фронт и срез	не более 20 нс
Прямоугольный сигнал: выброс на вершине (нагрузка 50 Ом)	не более 5%
Диапазон установки амплитуды импульсов	1 мВ-2,8 В
Предел допускаемой относительной погрешности установки амплитуды импульсов	±10%
Виды модуляции	АМ, ЧМ, FSK, PSK, пакетная, режим качания частоты
Источник модуляции	внутренний, внешний
АМ: форма сигнала модуляции	синус, прямоугольная, треугольная
АМ: частота модуляции	1 мкГц-20 кГц
АМ: глубина при уровне ≤ 4 дБм (несущая ≤ 80 МГц)	1...120%
АМ: глубина при уровне ≤ 4 дБм (несущая > 80 МГц)	1...80%
АМ: абсолютная погрешность глубины 5-80% при синусоидальной модуляции (100 Гц-20 кГц)	±(0,1·M_уст)%, где M_уст - установленная глубина
ЧМ: частота модуляции при несущей ≤ 80 МГц	1 мкГц-20 кГц
ЧМ: частота модуляции при несущей > 80 МГц	1 мкГц-1 кГц
ЧМ: девиация при несущей ≤ 80 МГц	0...F_нес/2, где F_нес - частота несущей
ЧМ: девиация при несущей > 80 МГц	0...100 кГц
ЧМ: допустимая абсолютная погрешность девиации при синусоидальной модуляции (100 Гц-20 кГц)	±0,1·F_д, где F_д - установленная девиация
FSK: максимальная несущая при наличии манипуляции	80 МГц
FSK: скачок частоты в импульсе	1 мкГц-80 МГц
FSK: частота импульсов манипуляции	1 мкГц-10 кГц
PSK: скачок фазы в импульсе	0-360°
PSK: частота импульсов манипуляции	1 мкГц-10 кГц
Свипирование: запуск	внутренний, внешний, ручной
Свипирование: тип перестройки	линейный, логарифмический
Свипирование: частота несущей (синус)	1 мкГц-80 МГц
Свипирование: частота несущей (прямоугольная)	1 мкГц-20 МГц
Свипирование: время перестройки (линейная)	0,001-800 с
Свипирование: время перестройки (логарифмическая)	0,1-80 с
Пакетная модуляция: количество периодов в пакете	1...10⁴ (шаг 1)
Пакетная модуляция: период следования пакетов	1 мс-800 с (шаг 1 мс)
Пакетная модуляция: начальная фаза	0-360°
Канал "В": формы сигналов	синус, прямоугольная, треугольная, экспоненциальная, импульсный, кардиальный синус, шум, постоянное напряжение
Канал "В": длительность импульсов (прямоугольная)	1...99% от периода
Канал "В": фронт и срез прямоугольных импульсов	не более 50 нс
Канал "В": симметрия треугольного сигнала	0,1...99,9%
Канал "В": максимальное смещение по постоянному напряжению (50 Ом)	±5 В
Канал "В": максимальное смещение по постоянному напряжению (1 МОм)	±10 В
TTL-выход: диапазон частот	1 мкГц-40 МГц
TTL-выход: амплитуда на 50 Ом	2-5 В
Питание	100-240 В переменного тока, 47-63 Гц
Максимальная потребляемая мощность	30 ВА
Нормальные условия	23±5°С, относительная влажность не более 80%
Рабочие условия	10-40°С, относительная влажность не более 80%
Интерфейсы	USB, RS-232
Страна производства	Россия

Параметр

Значение

Диапазон частот генератора

1 мкГц-1000 МГц

Количество каналов

2 независимых выхода

Форма сигнала (основной выход)

синусоидальная, прямоугольная

Номинальное сопротивление нагрузки (выбор пользователем)

50 Ом / 1 МОм

Относительная погрешность установки частоты (периода) при f < 1 кГц

не более ±5·10^-5

Относительная погрешность установки частоты (периода) при f от 1 кГц до верхнего предела

не более ±1·10^-6

Уровень высших гармоник синуса при уровне ≤ +10 дБм (f ≤ 80 МГц)

< -30 дБ

Уровень высших гармоник синуса при уровне ≤ +10 дБм (f > 80 МГц)

< -35 дБ

Диапазон регулировки уровня (синус) до 500 МГц включ.

-120...+13 дБм

Диапазон регулировки уровня (синус) 500-1000 МГц

-110...+13 дБм

Абсолютная погрешность установки опорного уровня 0 дБм (до 500 МГц)

±1,0 дБ

Абсолютная погрешность установки опорного уровня 0 дБм (500-1000 МГц)

±1,5 дБ

Прямоугольный сигнал: диапазон частот

1 мкГц-20 МГц

Прямоугольный сигнал: фронт и срез

не более 20 нс

Прямоугольный сигнал: выброс на вершине (нагрузка 50 Ом)

не более 5%

Диапазон установки амплитуды импульсов

1 мВ-2,8 В

Предел допускаемой относительной погрешности установки амплитуды импульсов

±10%

Виды модуляции

АМ, ЧМ, FSK, PSK, пакетная, режим качания частоты

Источник модуляции

внутренний, внешний

АМ: форма сигнала модуляции

синус, прямоугольная, треугольная

АМ: частота модуляции

1 мкГц-20 кГц

АМ: глубина при уровне ≤ 4 дБм (несущая ≤ 80 МГц)

1...120%

АМ: глубина при уровне ≤ 4 дБм (несущая > 80 МГц)

1...80%

АМ: абсолютная погрешность глубины 5-80% при синусоидальной модуляции (100 Гц-20 кГц)

±(0,1·M_уст)%, где M_уст - установленная глубина

ЧМ: частота модуляции при несущей ≤ 80 МГц

1 мкГц-20 кГц

ЧМ: частота модуляции при несущей > 80 МГц

1 мкГц-1 кГц

ЧМ: девиация при несущей ≤ 80 МГц

0...F_нес/2, где F_нес - частота несущей

ЧМ: девиация при несущей > 80 МГц

0...100 кГц

ЧМ: допустимая абсолютная погрешность девиации при синусоидальной модуляции (100 Гц-20 кГц)

±0,1·F_д, где F_д - установленная девиация

FSK: максимальная несущая при наличии манипуляции

80 МГц

FSK: скачок частоты в импульсе

1 мкГц-80 МГц

FSK: частота импульсов манипуляции

1 мкГц-10 кГц

PSK: скачок фазы в импульсе

0-360°

PSK: частота импульсов манипуляции

1 мкГц-10 кГц

Свипирование: запуск

внутренний, внешний, ручной

Свипирование: тип перестройки

линейный, логарифмический

Свипирование: частота несущей (синус)

1 мкГц-80 МГц

Свипирование: частота несущей (прямоугольная)

1 мкГц-20 МГц

Свипирование: время перестройки (линейная)

0,001-800 с

Свипирование: время перестройки (логарифмическая)

0,1-80 с

Пакетная модуляция: количество периодов в пакете

1...10⁴ (шаг 1)

Пакетная модуляция: период следования пакетов

1 мс-800 с (шаг 1 мс)

Пакетная модуляция: начальная фаза

0-360°

Канал "В": формы сигналов

синус, прямоугольная, треугольная, экспоненциальная, импульсный, кардиальный синус, шум, постоянное напряжение

Канал "В": длительность импульсов (прямоугольная)

1...99% от периода

Канал "В": фронт и срез прямоугольных импульсов

не более 50 нс

Канал "В": симметрия треугольного сигнала

0,1...99,9%

Канал "В": максимальное смещение по постоянному напряжению (50 Ом)

±5 В

Канал "В": максимальное смещение по постоянному напряжению (1 МОм)

±10 В

TTL-выход: диапазон частот

1 мкГц-40 МГц

TTL-выход: амплитуда на 50 Ом

2-5 В

Питание

100-240 В переменного тока, 47-63 Гц

Максимальная потребляемая мощность

30 ВА

Нормальные условия

23±5°С, относительная влажность не более 80%

Рабочие условия

10-40°С, относительная влажность не более 80%

Интерфейсы

USB, RS-232

Страна производства

Россия

Конструкция и эксплуатационные особенности

ПрофКиП Г4-164 выполнен как двухканальный генератор с независимым управлением выходами. Основной канал ориентирован на высокочастотные задачи и режим качания частоты, что упрощает измерения АЧХ и настройку трактов. Дополнительный канал "В" удобен для подачи низко- и среднечастотных тестовых воздействий, а также сигналов специальной формы с регулируемым смещением. Наличие TTL-выхода позволяет синхронизировать внешние измерители и осциллографы. Подключение по USB или RS-232 облегчает включение генератора в автоматизированные стенды.

Преимущества применения

Широкий частотный диапазон до 1000 МГц при высокой точности установки частоты.

Развитые режимы модуляции и поддержка свипирования для измерений в радиотракте.

Два независимых выхода, включая дополнительный канал с произвольными формами и смещением.

Контролируемые параметры качества сигналов - гармоники и погрешность уровня 0 дБм.

Удобная интеграция в стенды через USB/RS-232 и наличие TTL-выхода.

Комплект поставки

Наименование	Количество
Генератор ПрофКиП Г4-164	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации с методикой поверки	1 шт.

Наименование

Количество

Генератор ПрофКиП Г4-164

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации с методикой поверки

1 шт.
