Описание товара

ГКЧ60

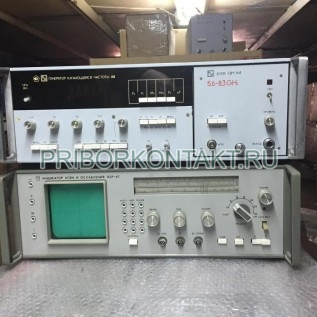

Генератор ГКЧ60 (ГКЧ 60, ГКЧ-60, ГКЧ60)
Предназначен для использования в качестве источника СВЧ сигнала в составе панорамного измерителя коэффициента стоячей волны на напряжение (КСВН) типа Р2-60.
Диапазон рабочих частот от 5,6 до 12,05 ГГц, число рабочих поддиапазонов - 2.
Граничные частоты рабочих поддиапазонов: 5,6-8,3 и 8,15-12,05 ГГц.
Максимальная полоса качания частоты не менее рабочего поддиапазона частот, минимальная полоса качания не более 1% от максимальной частоты рабочего поддиапазона.

Генератор ГКЧ60 (ГКЧ 60) предназначен для использования в качестве источника СВЧ сигнала в составе панорамного измерителя коэффициента стоячей волны на напряжение (КСВН) типа Р2-60.
Рабочие условия эксплуатации ГКЧ 60:
температура окружающей среды от 278 до 313 К (от +5 до +40 °С); относительная влажность воздуха до 95 % при температуре 303 К (+30 °С);
напряжение сети 220 В±22 В частотой 50 Гц±0,5 Гц.
Технические данные
Диапазон рабочих частот прибора Генератор ГКЧ60 (ГКЧ 60) от 5,6 до 12,05 ГГц, число рабочих поддиапазонов - 2.
Граничные частоты рабочих поддиапазонов:
5,6-8,3 и 8,15-12,05 ГГц.
Максимальная полоса качания частоты не менее рабочего поддиапазона частот, минимальная полоса качания не более 1% от максимальной частоты рабочего поддиапазона.
Предел допускаемой основной погрешности определения частоты и граничных частот полосы качания ГКЧ 60 не превышает +0,02 fmax(fmax - значение максимальной частоты рабочего поддиапазона).
Кратковременная нестабильность частоты ГКЧ в режиме РПЧ в течение 5 минут спустя 5 минут после перестройки частоты в нормальных условиях не превышает 1•10-3fmax.
Ширина спектра выходного сигнала ГКЧ в режиме НГ и РПЧ с учетом паразитной девиации частоты на уровне минув 10 дБ от уровня основного сигнала не превышает 0,05 Δfmin(Δfmin - минимальная полоса качания частоты).
Генератор ГКЧ60 (ГКЧ 60) обеспечивает следующие режимы перестройки частоты:
ручная перестройка частоты;
ручное качание частоты;
периодическое качание частоты;
разовое качание частоты с ручным запуском;
перестройка частоты от внешнего источника напряжения.
Длительность периодов автоматического качания частоты составляет 0,08 с; 1 с; 10 с и 40 с.
Нелинейность перестройки частоты ГКЧ в максимальной полосе качания не превышает ±5 % от максимального значения полосы качания.
Выходная мощность прибора Генератор ГКЧ60 при работе его на согласованную нагрузку не менее 1мВт.
Погрешность системы АРМ относительно частотной характеристики внешнего датчика не превышает ±0,3 дБ.
Чувствительность системы АРМ по входу не хуже 5 мВ. ГКЧ60 обеспечивает работу:
в режиме непрерывной генерации (НГ); в режиме внутренней амплитудной модуляции (AM) меандром с частотой 100 кГц ±1 кГц и глубиной модуляции не менее 15 дБ.
Амплитуда внешнего напряжения для перестройки частоты в максимальной полосе качания должна изменяться в пределах от 0 до +10 В.
Уровень излучения СВЧ мощности на расстоянии 1 м от ГКЧ, создаваемый при его работе, не превышает 1•10-9 Вт/см2.
Параметры вспомогательных выходов ГКЧ на нагрузках 10 кОм следующие:
амплитуда напряжения развертки не менее +5В; амплитуда меток не менее минус 0,7 В;
амплитуда напряжения меандра 100 кГц не менее 0,5В; амплитуда управляющего напряжения не менее минус 5 В; амплитуда импульса гашения обратного хода развертки не менее минус 5 В.
Высокочастотный выход ГКЧ - коаксиальный с волновым сопротивлением 50 Ом и сечением 7/3,04 мм.
Электрическая изоляция сетевой вилки ГКЧ относительно корпуса выдерживает без пробоя испытательное напряжением 1000 В эфф.
Сопротивление изоляции указанной цепи ГКЧ относительно корпусе, не менее 20 МОм; при повышенной влажности не менее 1 МОм; при повышенной температуре не менее 5 МОм.
ГКЧ обеспечивает свои технические характеристики в пределах установленных норм после времени установления рабочего режима, равного 15 мин.
ГКЧ сохраняет свои технические характеристики в пределах установленных норм при питании его от сети переменного тока напряжением 220В±22 В, частотой 50 Гц ±10,5 Гц и содержанием гармоник ДО 5 %.
Мощность, потребляемая ГКЧ от сети при номинальном напряжении сети, не превышает 100 ВА.
Генератор ГКЧ60 (ГКЧ 60) допускает непрерывную работу в рабочих условиях в течение 8 часов при сохранении своих технических характеристик в пределах установленных норм.
Примечание. Время непрерывной работы не включает в себя время установления рабочего режима ГКЧ.
Наработка на отказ ГКЧ не менее 1300 часов, срок службы 5 лет, технический ресурс 5000 часов.
Габаритные размеры: ГКЧ - 488x475x173 мм;
сменного блока СВЧ - 151x449x147 мм;
ящика укладочного для ГКЧ с комплектом принадлежностей -580x355x545 мм;
ящика укладочного для сменного блока СВЧ - 516x493x206 мм;
ящика транспортного для размещения ящика укладочного ГКЧ с комплектом принадлежностей и ящика укладочного сменного блока СВЧ - 784x746x708 мм.
Масса,не более: ГКЧ - 25 кг;
Генератор ГКЧ60 (ГКЧ 60) с комплектом принадлежностей в укладке - 45 кг; одного блока СВЧ в укладке - 15 кг; ГКЧ с комплектом принадлежностей и сменным блоком СВЧ в транспортной таре - 105 кг.
