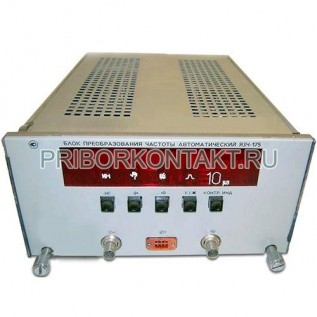

Я3Ч-175 (ЯЗЧ-175)

Также этот прибор может называться: Я3Ч175, Я3Ч 175, ЯЗЧ-175, ЯЗЧ175, ЯЗЧ 175, Я34-175, Я34175, Я34 175, ya3ch-175, ya3ch175, ya3ch 175.

Я3Ч-175 преобразователь частоты предназначен для преобразования и автоматического измерения совместно с частотомером Ч3-64 частоты непрерывных синусоидальных (НГ) сигналов н несущей частоты импульсно-модулированных (ИМ) сигналов.

Преобразователи частоты Я3Ч-175 могут применяться для настройки, испытаний и калибровки различного рода приемо-передающих трактов, систем связи и других устройств.

Прибор обеспечивает работу с каналом общего пользования (КОП) и в автоматизированной измерительной системе (АИС).

Преобразователь Я3Ч-175 состоит из вставного блока и выносного преобразователя СВЧ.

Диапазон частот - от 1,5 ГГц до 18 ГГц.

Длительность импульсов - не менее 0,1 мкс.

Частота следования импульсов - от 50 Гц до 2 МГц.

Скважность импульсов - от 2 до 1000.

Минимальная мощность входных НГ и ИМ сигналов - не более 0,05 мВт.

Максимальная мощность - 5 мВт.

Входное сопротивление - 50 Ом.

Время установления рабочего режима - 2 ч.

Время непрерывной работы - 16 ч.

Габаритные размеры - 220?352,5?108 мм.

Масса преобразователя частоты Я3Ч-175 - 5 кг.

Питание прибора осуществляется от блока питания частотомера.

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +25° С - до 98%.

Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 795 мм рт. ст.).

Принцип действия прибора Я3Ч-175 основан на применении комбинированного метода преобразования частоты входного сигнала, в котором используются метод гетеродинного дискретного преобразования частоты и метод генератора переноса частоты.
