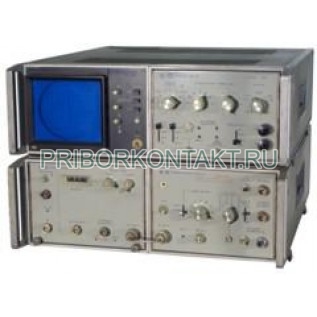

Анализатор спектра СК4-61

Также этот прибор может называться: СК461, СК4 61, СКЧ-61, СКЧ61, СКЧ 61, sk4-61, sk461, sk4 61, ck4-61, ck461, ck4 61.

СК4-61 анализатор спектра предназначен для наблюдения спектров стационарных сигналов и измерения их параметров, измерения уровней и частот сигналов, внеполосных и побочных колебаний в лабораторных, цеховых условиях и условиях контрольно-ремонтных органов.

Анализаторы спектра СК4-61 состоят из:

Технические характеристики СК4-61:

Диапазон частот - от 0,1 ГГц до 1,5 ГГц.

Погрешность измерения:

- частоты - ±1%;

- уровня - ±1,8 дБ;

- отношения уровней - ±1 дБ.

Полоса обзора (шаг 1-2-5-10) - от 5 МГц до 1000 МГц.

Полосы пропускания на уровне -3 дБ - 0,1±0,02 МГц; 1±0,2 МГц; 3±0,6 МГц; от 5 МГц до 11 МГц.

Динамический диапазон СК4-61:

- по интермодуляционным искажениям - 50 дБ;

- по комбинационным искажениям - 60 дБ.

Средний уровень шумов в полосе пропускания 0,1 МГц:

- от 0,1 ГГц до 1,5 ГГц - 3·10^-13 Вт;

- от 1,5 ГГц до 8,7 ГГц - 1·10^-13 Вт;

- от 8,7 ГГц до 10 ГГц - 2·10^-13 Вт;

- от 10 ГГц до 16,7 ГГц - 3·10^-13 Вт;

- от 16,7 ГГц до 17,44 ГГц - 5·10^-13 Вт.

Неравномерность АЧХ - ±5 дБ.

Время развертки (шаг 1-2-5) - от 10 мс до 20 с.

Максимально допустимая мощность на входе - 10^-4 Вт.

Напряжение сети - 220±22 В.

Частота сети - 50±0,5 Гц.

Потребляемая мощность - 180 В·А.

Габаритные размеры:

- Я40-0830 - 488×173×572 мм;

- Я4С-70 - 216×148×380 мм;

- Я4С-61 - 216×148×384 мм;

- Я4С-72 - 488×173×580 мм.

Масса анализатора СК4-61:

- Я40-0830 - 22 кг;

- Я4С-70 - 7 кг;

- Я4С-61 - 12 кг;

- Я4С-72 - 22 кг.

Анализатор спектра СК4-61 наиболее эффективно используется в случаях:

- когда требуется проводить панорамный обзор спектра сигналов во всем диапазоне (поддиапазоне) частот и в большом (до 80 дБ) динамическом диапазоне, свободном в этих приборах от собственных помех;

- при контроле норм на внеполосные и побочные колебания передатчиков радиоэлектронных средств СВЧ диапазона;

- при разработке, настройке и контроле передающей радиоэлектронной аппаратуры всех назначений.
