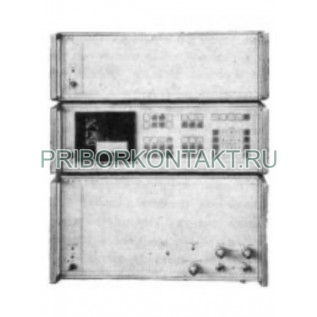

Анализатор спектра С4-85

С4-85

Анализатор спектра С4-85

Также этот прибор может называться: С485, С4 85, Сч-85, c4-85, c485, c4 85, s4-85, s485, s4 85.

С4-85 анализатор спектра сверхчастотного последовательного действия предназначен чтобы обеспечить:

- анализ спектра периодических сигналов и стационарных шумов;

- измерение уровней и отношений частот синусоидальных сигналов и составляющих в спектрах сложной формы;

- измерение частот спектральных составляющих и частотных интервалов между н6ими;

- измерение ширины полосы занимаемых частот, уровней внеполосных и побочных излучений;

- измерение гармонических, интермодуляционных искажений в четырехполюсниках.

Технические характеристики С4-85:

Диапазон частотот:

- норма - от 100 Гц до 39,6 ГГц;

- с внутренними смесителями - не более 22 ГГц;

- с двумя внешними волноводными смесителями - от 17,44 ГГц до 39,6 ГГц.

Перестройка по частоте:

- дискретная - не более 50 МГц;

- плавная с помощью гетеродина в несинхронизованном режиме - не менее 50 МГц.

Полоса обзора - от 500 Гц до 20 ГГц.

Полоса пропускания анализатора С4-85:

- на уровне 3 дБ - от 10 Гц до 3 МГц;

- дискретность - 1; 3; 10.

Пределы погрешности измерения уровней:

- пи частоте от 0,01 ГГц до 39,6 ГГц - ±1 дБ.

Пределы погрешности измерения частоты синусоидального сигнала - ±(10^-7fx+3 Гц).

Пределы погрешности измерения частоты двух синусоидальных сигналов:

- более 50 МГц - 0,1;

- менее 50 МГц - 0,005.

Уровень собственных шумов в полосе 100 Гц - (от -124 дБ/мВт до 95 дБ/мВт).

Динамический диапазон С4-85 по интермодуляционным искажениям 3-го порядка:

- от 0,01 ГГц до 17,7 ГГц - от -70 дБ до -60 дБ;

- от 1,7 ГГц до 5,7 ГГц - (-90 дБ).

Динамический диапазон по гармоническим искажениям:

- от 0,01 ГГц до 11,7 ГГц - от 70 дБ до 80 дБ.

Динамический диапазон по комбинационным искажениям:

- от 0,01 ГГц до 11,7 ГГц - от 60 дБ до 70 дБ.

Входное сопротивление - 50 Ом.

Волноводы С4-85:

- от 17,44 ГГц до 25,95 ГГц - 11×5,5 мм;

- от 25,95 ГГц до 39,6 ГГц - 7,2×3,4 мм.

Потребляемая мощность - 500 В·А.

Управление - КОП.

Габаритные размеры:

- 253×492×588 мм;

- 173×492×475 мм;

- 173×492×588 мм.

Масса - не более 85 кг.

Анализаторы С4-85 имеют встроенный гетеродин, который позволяет обеспечивать:

- разрешающую способность;

- высокую точность измерения частоты;

- роботу от внешнего стандарта частоты в 5 МГц.
