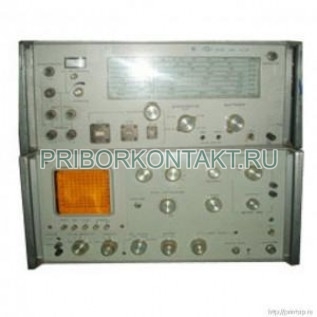

Анализатор спектра С4-27

Анализатор спектра С4-27 широкополосный прибор для анализа спектра непрерывных сигналов и периодических радиоимпульсов

Анализатор спектра С4-27 (также встречаются обозначения: С4 27, С427, C4-27, C427, C4 27) предназначен для исследования спектров непрерывных сигналов и периодически повторяющихся радиоимпульсов.

Технические характеристики

• Диапазон частот — 10 МГц-39,6 ГГц (перекрывается 5 поддиапазонами).
• Погрешность установки частоты — ±(2·10^-2·f + 1 МГц).
• Погрешность измерения интервалов частоты между метками внутреннего калибратора — ±(0,01·F_к + П), где F_к — интервал между ближайшими метками, МГц.
• Полоса обзора — 0,1 МГц-5 МГц и 2 МГц-80 МГц.
• Полосы пропускания на уровне -3 дБ: 3 кГц-70 кГц (регулируемая), 1 кГц (+50% / -20%) и 300 кГц ±20% (фиксированные).
• Динамический диапазон по интермодуляционным искажениям — 50 дБ.
• Погрешность аттенюатора ПЧ — ±1 дБ (0-40 дБ) и ±1,5 дБ (0-49 дБ).
• Неравномерность АЧХ — 3 дБ при максимальных полосах обзора 5 и 80 МГц.

Уровень собственных шумов (полоса 1 кГц)

Паразитная девиация частоты гетеродинов

Подключение, питание и эксплуатация

• Входное сопротивление — 50 Ом (до 12 ГГц).
• В диапазоне 12 ГГц-39,6 ГГц — типовые волноводные сечения 16×8, 11×5,5 и 7,2×3,4 мм.
• Питание — 220 ±22 В, 50 ±0,5 Гц.
• Потребляемая мощность — 200 ВА.
• Условия эксплуатации — температура +5…+40 °C, влажность до 95% при +30 °C.

Погрешность отсчета амплитуды по шкале ЭЛТ

Габариты и масса блоков
