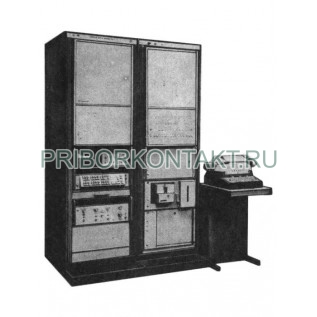

Анализатор спектра СК4-71

СК4-71

Анализатор спектра СК4-71

Также этот прибор может называться: СК471, СК4 71, СК-471, СКч-71, ck4-71, ck471, ck4 71, sk471, sk4 71, sk4-71.

СК4-71 анализатор спектра представляет собой тип аппаратуры, в которой специфические функции многочисленных приборов моделируются программными средствами.

Комплекс программ анализаторов СК4-71 позволяет сочетать в системе практически все функциональные возможности, необходимые для всестороннего анализа различных сигналов.

Технические характеристики СК4-71:

Диапазон частот - от 0 до 50 кГц.

Количество входных каналов - 2.

Полоса пропускания канала - от 0,5 мкГц до 100 Гц.

Количество частотных каналов - от 32 до 2048.

Динамический диапазон СК4-71 - 60 дБ.

Время преобразования Фурье для 1024 отсчетов сигнала - 55 мс.

Пределу входного напряжения - от 80 мВ до 8 В.

Разрешающая способность по напряжению - 1024 градации.

Число усреднений статистически независимых реализаций - от 1 до 32767.

Пределы основной погрешности измерения:

- частоты гармонической составляющей от верхней частоты поддиапазонов - ±0,1%;

- отношения амплитуды спектральных составляющих:

- при диапазоне не более 40 дБ - ±1 дБ;

- при диапазоне от 40 дБ - ±6 дБ.

Интервал корреляции - от 10 мс до 5000 с.

Число точек корреляционной функции - от 128 до 4096.

Габаритные размеры - не более 1200×1985×900 мм.

Масса СК4-71 - не более 550 кг.

Все необходимые программы анализатора СК4-71 хранятся в памяти системы и могут быть вызваны простейшей манипуляцией клавишами на пульте управления (навыков программирования при этом не требуется).
