Анализатор спектра С4-28

С4-28

Анализатор спектра С4-28

Также этот прибор может называться: С4 28, С428, Сч-28, s4-28, s4 28, s428, c4-28, c4 28, c428.

С4-28 анализатор спектра предназначен для исследования спектров периодически повторяющихся импульсов и непрерывных сигналов.

Сфера применения: лабораторные, цеховые условия и условия ремонтных органов.

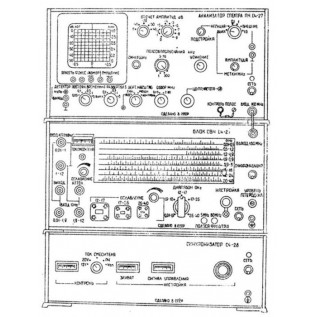

Анализаторы спектра С4-28 состоят из блока СВЧ С4-27, анализатора спектра С4-27 и синхронизатора С4-28.

Технические характеристики С4-28:

Диапазон частот - от 0,01 ГГц до 39,6 ГГц.

Диапазон частот прибора перекрывается пятью поддиапазонами:

- от 0,01 ГГц до 1,9 ГГц;

- от 1,9 ГГц до 12 ГГц;

- от 12 ГГц до 17 ГГц;

- от 17 ГГц до 26 ГГц;

- от 26 ГГц до 39,6 ГГц.

Полоса обзора плавно регулируется в пределах:

- от 0,1 МГц до 5 МГц;

- от 2 МГц до 80 МГц.

Нелинейность частотного масштаба в полосе обзора 80 МГц - не более 50%.

Погрешность установки частотных интервалов между метками 0,1 МГц; 1 МГц; 10 МГц - вычисляется по формуле Δ=±(0,01·F+Δf), где F - частотный интервал между двумя соседними метками; Δf - полоса пропускания, установленная при измерении.

Погрешность установки частоты входного сигнала С4-28 - вычисляется по формуле Δ=±(2·10^-2f_p+1) МГц, где f_p - рабочая частота.

Полоса пропускания фиксированная на уровне -3 дБ - от 0,8 кГц до 1,5 кГц.

Затухание за полосой пропускания при расстройке на 20 кГц - не менее 50 дБ.

Полоса пропускания С4-28 фиксированная:

- на уровне -3 дБ - 300±60 кГц;

- на уровне -50 дБ - не более 2200 кГц.

Полоса пропускания регулируемая:

- на уровне -3 дБ в нормальных условиях - от 3 кГц до 70 кГц;

- на уровне -3 дБ в рабочих условиях - от 3 кГц до 50 кГц;

- на уровне -50 дБ для крайних значений регулируемой полосы - не более 200 кГц; 1000 кГц.

Изрезанность правого ската амплитудно-частотной характеристики (АЧХ) фильтра с регулируемой полосой пропускания не нормируется.

Нестабильность частоты гетеродинов анализаторов С4-28 за 10 мин после 1 ч самопрогрева для:

- клистронного - не более 10 кГц;

- триодного - не более 100 кГц;

- частотно-модулированного гетеродина - не более 50 кГц.

Полоса регулирования частоты внутреннего гетеродина в диапазоне входных частот от 1,5 ГГц до 39,6 ГГц в режиме синхронизации - не менее 1 МГц.

Паразитная девиация частоты гетеродинов (эффективное значение) для:

- клистронного - не более 50 Гц;

- триодного - не более 100 Гц;

- ЧМ гетеродина в полосе модулирующих частот от 20 Гц до 1000 Гц - не более 300 Гц.

Уровень собственных шумов прибора анализатор спектра С4-28 в полосе пропускания 1 кГц составляет:

- в диапазоне от 0,01 ГГц до 1,2 ГГц - не более 10^-12 Вт;

- в диапазоне от 1,2 ГГц до 1,9 ГГц - не более 3·10^-12 Вт;

- в диапазоне от 1,9 ГГц до 3,9 ГГц - не более 3·10^-13 Вт;

- в диапазоне от 3,9 ГГц до 15 ГГц - не более 10^-11 Вт;

- в диапазоне от 15 ГГц до 39,6 ГГц - не более 10^-10 Вт.

Динамический диапазон по интермодуляционным искажениям двух синусоидальных сигналов частоты порядка 30 МГц равных амплитуд с величиной расстройки между ними 1 МГц - не менее 50 дБ.

Погрешность отсчетного аттенюатора для относительного измерения уровней составляющих спектра С4-28:

- в пределах от 0 до 40 дБ - не более ±1 дБ;

- в пределах от 0 до 49 дБ - не более ±1,5 дБ.

Неравномерность АЧХ тракта первой промежуточной частоты прибора (размах):

- в полосе обзора 5 МГц - не более 3 дБ;

- в полосе обзора 80 МГц - не более 5 дБ.

Прибор имеет линейный, квадратичный и логарифмический масштабы индикатора.

Приведенная к номиналу масштабной сетки погрешность масштабов:

- для линейного - не более ±10%;

- для квадратичного в пределах от 0,2 до 1 деления по масштабной сетке ЭЛТ - не более ±15%;

- для логарифмического масштаба в пределах от 0 до 40 дБ - не более ±5 дБ.

Период развертки прибора С4-28 анализатор спектра с плавной регулировкой не менее чем в 5 раз - от 0,02 с до 2 с.

Входное сопротивление коаксиальных входов в диапазоне частот до 12 ГГц - 50 Ом.

Типовые волноводные сечения в диапазоне частот от 12 ГГц до 39,6 ГГц - 16×8 мм; 11×5,5 мм; 7,2×3,4 мм.

КСВ входов прибора в диапазоне частот от 0,5 ГГц до 37,5 ГГц - не более 4.

Начальное ослабление входных коаксиальных аттенюаторов анализатора С4-28:

- в диапазоне частот от 0,01 ГГц до 1 ГГц - не более 13 дБ;

- в диапазоне частот от 1 ГГц до 12 ГГц - не более 30 дБ.

Пределы изменения ослабления входных аттенюаторов С4-28:

- в диапазоне частот от 0,01 ГГц до 1 ГГц - не менее 35 дБ;

- в диапазоне частот от 1 ГГц до 39,6 ГГц - не менее 15 дБ.

Изменение усиления прибора ручкой «УСИЛЕНИЕ» - от 6 дБ до 12 дБ.

Число меток с интервалом 0,1 МГц и 1 МГц с каждой стороны от несущей (максимальной) метки - не менее 2.

Амплитуда метки в положении «НЕСУЩАЯ» и амплитуда максимальной метки в положениях «0,1», «1», «10» ручки «МЕТКИ» - не менее одного деления масштабной сетки ЭЛТ (7 мм) при установке ручек «ОТСЧЕТ АМПЛИТУД» в положение «0»; «УСИЛЕНИЕ» и «АМПЛИТУДА» в крайнее положение при вращении по часовой стрелке.

Изменение амплитуды меток ручкой «АМПЛИТУДА» - не менее 40 дБ.

Уровень флюктуаций шумов С4-28 уменьшается при повороте ручки «ПОСТОЯН. ВРЕМЕНИ» по часовой стрелке. Средний уровень шумов при этом остается неизменным.

Допускается увеличение среднего уровня шумов в положении «0,03» ручки «ПОСТОЯН. ВРЕМЕНИ».

Напряжение на клеммах «ВЫХОД» С4-28 на нагрузке 100 кОм при амплитуде отклика 70 мм - не менее 0,5 В.

Линия развертки устанавливается в пределах масштабной сетки на нижнюю (нулевую) линию с помощью ручек «СМЕЩЕНИЕ» симметрично относительно нулевой вертикальной линии.

Ручка «РАЗМЕР» регулирует длину линии развертки до величины - не менее 80 мм.

Допускается искривление линии развертки за счет геометрии ЭЛТ.

Луч на экране ЭЛТ фокусируется в точку диаметром при умеренной яркости свечения - не более 1,5 мм.

Отклик на экране ЭЛТ автоматически подсвечивается.

Напряжение на разъеме «ВЫХОД» на нагрузке 100 кОм - не менее 2 В.

Анализаторы С4-28 обеспечивают свои технические характеристики после времени самопрогрева в течение - 1 ч.

Длительность непрерывной работы - 8 ч.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±5 Гц.

Содержание гармоник - до 5%.

Потребляемая мощность - не более 200 В·А.

Срок хранения прибора - не менее 10 лет.

Срок службы С4-28 - не менее 5 лет.

Технический ресурс - не менее 5000 ч.

Среднее время безотказной работы прибора - не менее 650 ч.

Габаритные размеры:

- блока СВЧ С4-27 - 490×215×475 мм;

- анализатора спектра С4-27 - 490×256×492 мм;

- синхронизатора С4-28 - 490×135×475 мм.

Масса прибора:

- блока СВЧ С4-27 - не более 30 кг;

- анализатора спектра С4-27 - не более 32 кг;

- синхронизатора С4-28 - не более 15 кг.

Применение синхронизатора расширяет возможность анализа сигналов со сложными видами модуляции на СВЧ.

С помощью анализатора С4-28 можно производить следующие измерения и исследования:

- для синусоидальных сигналов - определение частоты и дрейфа частоты, наличие паразитной амплитудной модуляции или частотной или обеих вместе, отсутствие прерывистой генерации автогенераторов, работающих в режиме непрерывной генерации;

- для непрерывных сигналов сложного частотного состава - определение отношения мощностей различных спектральных компонент, определение с высокой разрешающей способностью как абсолютного значения частоты каждой из компонент сигнала, так и частотных интервалов между ними;

- для непрерывных сигналов, модулированных по амплитуде и частоте (фазе) - измерение частоты несущей, проверка модуляционной характеристики и измерение нелинейности модуляционной характеристики передатчиков, определение девиации частоты при модуляции по частоте (фазе), измерение нелинейных искажений четырехполюсников;

- для импульсных сигналов - измерение частоты несущей и ширины лепестков спектра и определение длительности импульса; измерение отношения мощностей и распределения мощности по частоте в спектре импульса, определение наличия паразитных AM и ЧМ в импульсе, исследование спектров импульсов (с внешним селектором импульсов) в кодовых посылках;

- определение характеристик радиолокационных станций - исследование зондирующих импульсов, регулировка магнетрона, контроль рабочей частоты, контроль гетеродина приемника станции:

- проведение частотных изменений - прямое измерение с внешним эталоном, контроль работы системы автоматической подстройки частоты, анализ паразитных сигналов, определение диаграмм направленности антенн;

- проведение измерений на сверхвысоких частотах - измерение затухания; относительное измерение мощности СВЧ сигналов, а с внешним калибратором и абсолютного значения ее; индикация напряженности электромагнитного поля, а с внешней калиброванной антенной - абсолютное измерение напряженности поля.

Условия эксплуатации С4-28:

Температура окружающей среды - от +5° С до +40° С (от 278 К до 313 К).

Относительная влажность при температуре воздуха +303±5 К (+30±5° С) - до 95%.

Атмосферное давление - от 61,34 кН/м² до 104 кН/м² (от 460 мм рт. ст. до 780 мм рт. ст.).
