Вибропреобразователь ВК-320

ВК-320

Вторичный блок преобразователя ВК-320, ВК 320, ВК320 ( ТУ 4277-030-00205435-01 , " [Exia]llC " )

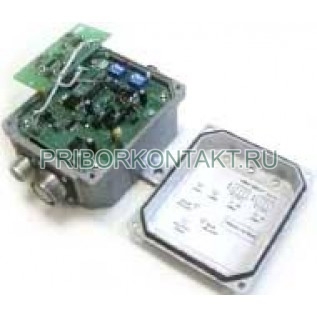

Блок вторичный преобразователя ВК-320 (в дальнейшем - вторичный блок) представляет собой электронный блок со встроенным сетевым источником питания.


Вторичный блок ВК-320 предназначен для:
обеспечения питания вибропреобразователя;
формирования выходных нормированных сигналов тока и напряжения;
формирования сигналов управления при превышении аварийных уровней вибрации;
обеспечения взрывозащиты типа "искробезопасная цепь";
формирования нормированного сигнала переменного напряжения, с целью проведения дальнейшего анализа и для передачи в системы диагностики.
Технические характеристики:
1. Диапазон рабочих частот 10 ... 1000 Гц

(10 ... 20000 Гц)
2. Диапазон измерения СКЗ виброскорости 0,5 ... 30,0 мм/с
3. Нелинейность АХ для выходов по току и
напряжению на базовой частоте 45 Гц в
диапазоне виброскорости 3-30 мм/с не более ±6%
4. Диапазон регулирования предупредительной
и аварийной уставок 1..30 мм/с
5. Взрывозащищенность [Ехia]IIC
6. Питание ~220±10%
7. Диапазон рабочих температур +5 ... +40°C
8. Параметры внешних коммутирующих цепей
(один нормально разомкнутый контакт на каждую уставку):
max ток 1 A
max напряжение 100 B
9. Габаритные размеры 125x62x139,6 мм. крепление:
2 винта М6х10 (до мая 2007 года)
90х55х145 мм. крепление:
2 винта М4х16 (с мая 2007 года)
10. Масса, не более 0,5 кг
11. Средний срок службы 10 лет
12. Гарантийный срок 18 мес.
