Вибропреобразователь ВК-315С-1

ВК-315С-1

Вибропреобразователь ВК-315С-1 , ВК315С1, ВК 315 С 1, ВК 315С1 ( ТУ 4277-032-00205435-01 , " 0ExiallCT5 X " )



Вибропреобразователь ВК-315С-1 предназначен для непрерывного вибрационного контроля и вибродиагностики турбоагрегатов, питательных насосов, двигателей и насосов нефтеперекачивающих и газокомпрессорных станций, и другого технологического оборудования.

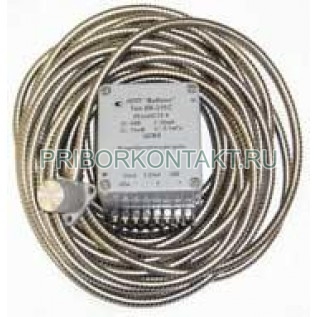

Вибропреобразователь ВК-315С-1 состоит из пьезоэлектрического преобразователя (датчика) и выносного согласующего усилителя в отдельном корпусе, соединенных вибростойким кабелем в металлорукаве из нержавеющей стали. Соединение герметично и не разборно.
Датчик устанавливается непосредственно на контролируемом объекте. Выносной согласующий усилитель формирует выходной унифицированный токовый сигнал, пропорциональный СКЗ виброскорости.
Электропитание вибропреобразователя - от стабилизированного источника постоянного напряжения 24 В по измерительной линии (двухпроводная линия).
Выходной унифицированный сигнал 4 - 20 мА пропорциональный СКЗ виброскорости.
Маркировка взрывозащиты "0ExiaПСТ5 Х".
Материал корпуса - нержавеющая сталь.

Технические характеристики:
Диапазон рабочих частот 10 ... 1000 Гц
Диапазон преобразования по СКЗ виброскорости 0,1 ... 30 (0,1 ... 15) мм/с
Номинальное значение коэффициента преобразования на базовой частоте 45 Гц 0,53 (0,17) мА·с/мм
Нелинейность амплитудной характеристики (АХ) в рабочем диапазоне измерения на базовой частоте 45 Гц, не более ±6%
Относительный коэффициент поперечного преобразования вибропреобразователя, не более 5%
Рабочий диапазон температур:
для датчика -40 ... +250°С
для согласующего усилителя -30 ... +60°С
Напряжение питания (пост.) 24 ± 1,2 В
Масса пьезоэлектрического преобразователя (без кабеля) 50 г
Масса выносного согласующего усилителя 300 г
Габаритные размеры пьезоэлектрического преобразователя 51х32х37 мм
Габаритные размеры согласующего усилителя 93,5х58х37 мм
