Вибропреобразователь ВК-312С-1

ВК-312С-1

Вибропреобразователь ВК-312С-1, ВК312С 1, ВК 31 С1 ( ТУ 4277-032-00205435-01 , " 0ExiallCT5 X " )



Вибропреобразователь ВК-312С-1 предназначен для непрерывного вибрационного контроля и вибродиагностики турбоагрегатов, питательных насосов, двигателей и насосов нефтеперекачивающих и газокомпрессорных станций и другого технологического оборудования.

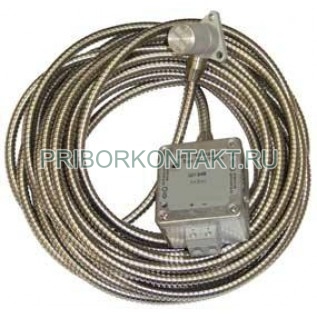

Вибропреобразователь ВК-312С-1 состоит из пьезоэлектрического преобразователя (датчика) и выносного согласующего усилителя в отдельном корпусе, соединенных вибростойким кабелем в металлорукаве из нержавеющей стали. Соединение герметично и не разборно.
Датчик устанавливается непосредственно на контролируемом объекте. Выносной согласующий усилитель формирует унифицированный токовый сигнал пропорциональный СКЗ виброскорости.
Электропитание преобразователя - от стабилизированного источника постоянного напряжения 24 В по измерительной линии (двухпроводная линия).
Выходной унифицированный сигнал 4-20 mA пропорциональный СКЗ виброскорости.
Материал корпуса датчика - алюминиевый сплав.
Маркировка взрывозащиты "0ExiaПСТ5 X".

Технические характеристики:
Диапазон рабочих частот 10 ... 1000Гц
Диапазон преобразования по СКЗ виброскорости 0,1 ... 30(0,1 ... 15) мм/с
Номинальный коэффициент преобразования на базовой частоте 45 Гц по виброскорости на выходе постоянного тока (4 - 20) мА 0,53(0,17) мА·с/мм
Нелинейность амплитудной характеристики (АХ) в рабочем диапазоне СКЗ виброскорости (на базовой частоте 45 Гц), не более ±6%
Относительный коэффициент поперечного преобразования вибропреобразователя, не более 5%
Сопротивление изоляции, не менее 20 МОм
Напряжение питания (пост.) 24 ± 1,2 В
Масса пьезоэлектрического преобразователя (без кабеля) 50 грамм
Масса выносного согласующего усилителя 300 грамм
Габаритные размеры пьезоэлектрического преобразователя 51х32х37 мм
Габаритные размеры согласующего усилителя 93,5х58х37 мм
