Фильтры-преобразователи активные П120-06 БЫ 2.008.120-06

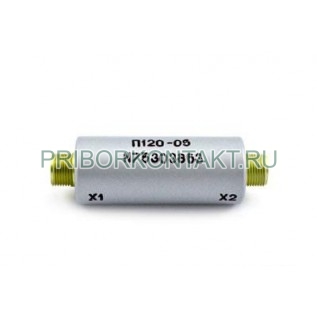

Преобразователь П120-06 БЫ 2.008.120-06 (П 120-06, П-120-06)

Преобразователи серии П120 предназначены для согласования выходного сопротивления акселерометра с входным сопротивлением вторичной аппаратуры, а также усиления относительно малого по мощности выходного сигнала акселерометра до необходимой для вторичной аппаратуры величины.

Технические характеристики:

Рабочий диапазон частот - от 20 Гц до 4000 Гц;
Входное сопротивление - не менее 6 MOм;
Входная емкость - 70±30 пФ;
Сопротивление изоляции - не менее 100 МОм;
Постоянная составляющая выходного напряжения - от -1 В до +1 В;
Параметры питания:
- напряжение - 12,6 В;
- ток - не менее 3 мА;
Неравномерность АЧХ - ±0,8 дБ;
Крутизна среза - 12 дБ;
Коэффициент передачи - 0,9±0,2;
Собственные шумы - 2 мВ;
Выходное сопротивление - не более 1 кОм;
Минимальное выходное напряжение - 6 В.

Ресурс работы - не менее 1000 часов.
Масса - 40 г.

Отличительные особенности преобразователя П120-06 БЫ 2.008.120-06 - малые габаритные размеры и удобство в эксплуатации.
Использование преобразователей обеспечивает работу акселерометров АНС, АВС с кабельной линией до 100 м без уменьшения чувствительности и с меньшим уровнем помех, чем при работе на усилитель заряда.
