Акселерометр высокочастотный АВС 070-01

АВС 070-01

Акселерометр АВС 070-01 (АВС 070 01, АВС07001, АВС-070-01, АВС 07001, АВС070 01, abc-070-01, abc 07001, abc070 01)

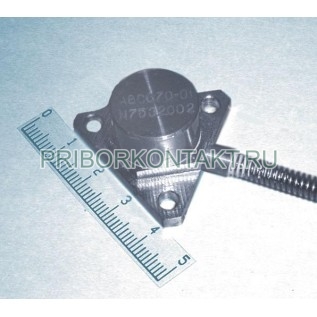

Акселерометр АВС 070-01 - пьезоэлектрический акселерометр для промышленного мониторинга. Предназначен для контроля и диагностики вибрационных ускорений на турбинах, насосах, нагнетателях и др. видах промышленного оборудования, а также для промышленного мониторинга в составе аппаратуры виброконтроля СВКА I и диагностической аппаратуры СВКА 2. Отличительные особенности акселерометра — высокая помехо¬устойчивость, стабильность и надежность. Чувствительный элемент акселе¬рометра изгибного типа позволяет обеспечить высокую точность измерений в одном направлении из-за невосприимчивости к поперечной вибрации. Акселерометр имеет высокую зарядовую чувствительность. Корпус акселерометра выполнен из стали 12Х18НЮТ-6. Кабель акселерометра антивибрационный, выполнен в металлорукаве, оканчивается розеткой 2РМ14КПН4Г1В1В. Крепление акселерометра фланцевое при помощи 3 винтов М4.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобразования по заряду, пКл/g 50 ± 5
Частотный диапазон, Гц 2...10000
Собственная частота, не менее, кГц не менее 30
Относительный коэффициент поперечного преобразования, % не более 3
Емкость, пФ 80000 ± 12000
Нелинейность амплитудной характеристики,% не более 2
Сопротивление изоляции при н.у, МОм не менее 100
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы двухпроводная, изолированная от корпуса
Масса, (без кабеля), г 25
Материал корпуса сталь 12Х18Н10Т
Соединитель (разъем) розетка 2РМ14КПН4Г1В1
Крепление фланцевое - 3 винта М4
Защита от внешней среды пыле-, влагонепроницаемый корпус
Тип усилительно-преобразующей аппаратуры усилитель заряда, СВКА 1-03, СВКА 2
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -50...+200
Верхний предел ускорений
вибрация, g 200
удар, q 600
