Акселерометр высокочастотный АВС 060-02

АВС 060-02

Акселерометр АВС 060-02 (АВС 060 02, АВС06002, АВС-060-02, АВС 06002, АВС060 02, abc-060-02, abc 06002, abc060 02)

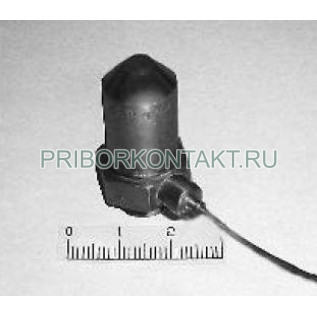

Акселерометр АВС 060-02 — пьезоэлектрический высокотемпературный акселерометр. Предназначен для измерения высокочастотных вибрационных ускорений при температуре окружающей среды до +500 °С. Отличитель¬ные особенности акселерометра АВС 060-02 — широкий диапазон рабочих частот и температур, возможность эксплуатации в сложных условиях. Чувствительный элемент акселерометра - компрессионного типа, выполнен в виде многослойного монолитного модуля. Акселерометр выполнен по двухпроводной изолированной электрической схеме. Корпус акселерометра выполнен сварным из стали 12Х18Н10Т-6. Кабель акселерометра высокотемпературный, оканчивается розеткой 2РМ14КПН4Г1В1В или может выполняться с высокотемпературным соединителем (до 400 ^оС). Крепление акселерометра резьбовое при помощи хвостовика М12х0,75.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобразования заряду, пКл/g 2,5 ± 0,8
Частотный диапазон, Гц 20...8000
Собственная частота, не менее, кГц не менее 30
Относительный коэффициент поперечного преобразования, % не более 5
Емкость, пФ 700 ± 200
Нелинейность амплитудной характеристики,% не более 2
Сопротивление изоляции при н.у, МОм не менее 100
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы двухпроводная, изолированная от корпуса
Масса, (без кабеля), г 34
Материал корпуса сталь 12Х18Н10Т-б
Соединитель (разъем) специальный высокотемпературный
Крепление резьбовое М12х0,75
Защита от внешней среды сварной герметичный корпус
Тип усилительно-преобразующей аппаратуры Девиз-6, Кулон-6
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -60...+500
Верхний предел ускорений
вибрация, g 1000
удар, q 3000
