Акселерометр высокочастотный АВС 060-01

АВС 060-01

Акселерометр АВС 060-01 (АВС 060 01, АВС06001, АВС-060-01, АВС 06001, АВС060 01, abc-060-01, abc 06001, abc060 01)

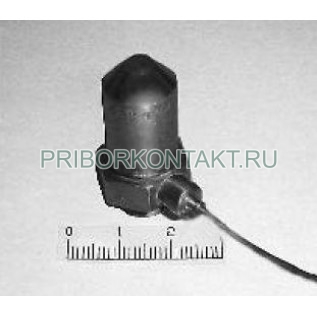

Акселерометр АВС 060-01 — пьезоэлектрический высокотемпературный акселерометр. Предназначен для измерения высокочастотных вибрационных ускорений при температуре окружающей среды до +500 °С. Отличитель¬ные особенности акселерометра АВС 060-01 — широкий диапазон рабочих частот и температур, возможность эксплуатации в сложных условиях. Чувствительный элемент акселерометра - компрессионного типа, выполнен в виде многослойного монолитного модуля. Акселерометр выполнен по двухпроводной изолированной электрической схеме. Корпус акселерометра выполнен сварным из стали 12Х18Н10Т-6. Кабель акселерометра высокотемпературный, оканчивается розеткой 2РМ14КПН4Г1В1В или может выполняться с высокотемпературным соединителем (до 400 ^оС). Крепление акселерометра резьбовое при помощи хвостовика М12х0,75.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобразования заряду, пКл/g 4,0 ± 1,5
Частотный диапазон, Гц 20...8000
Собственная частота, не менее, кГц не менее 30
Относительный коэффициент поперечного преобразования, % не более 5
Емкость, пФ 700 ± 200
Нелинейность амплитудной характеристики,% не более 2
Сопротивление изоляции при н.у, МОм не менее 100
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы двухпроводная, изолированная от корпуса
Масса, (без кабеля), г 37
Материал корпуса сталь 12Х18Н10Т-б
Соединитель (разъем) специальный высокотемпературный
Крепление резьбовое М12х0,75
Защита от внешней среды сварной герметичный корпус
Тип усилительно-преобразующей аппаратуры Девиз-6, Кулон-6
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -60...+500
Верхний предел ускорений
вибрация, g 500
удар, q 1000
