Акселерометр высокочастотный АВС 054-02

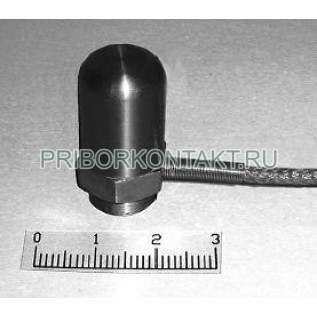

Акселерометр АВС 054-02 (АВС054-02, abc 054-02, abc054-02)

Акселерометр АВС 054-02 - пьезоэлектрический акселерометр общего назначения с совмещенным предварительным усилителем. Предназначен для измерения виброускорений в широком диапазоне частот при высоком уровне помех, в системах диагностики и аварийной защиты.

Технические характеристики:

Рабочий диапазон частот - от 2 Гц до 10000 Гц;
Верхний предел измеряемых вибрационных ускорений - 30000 м/с²;
Верхний предел измеряемых ударных ускорений - 50000 м/с²;
Коэффициент преобразования по напряжению - 0,08±0,016 мВс²/м;
Собственная частота - не менее 60 кГц;
Относительный коэффициент поперечного преобразования - не более 5%;
Нелинейность амплитудной характеристики - не более 1%;
Параметры электропитания:
- напряжение - 12,6±1,2 В;
- ток - не менее 3 мА;
- выходное сопротивление - не более 100 Ом;
Сопротивление изоляции в нормальных условиях - не менее 20 МОм;
Основная погрешность - не более 5%;
Масса без кабеля - 25 г;
Ресурс работы - 10000 часов.

Рабочий диапазон температур ABC 054-02 - от -253° С до +200° С;
Деформационная чувствительность (на установочной плоскости) - 0,00011 м/(с²·µ_str);
Электромагнитная чувствительность (50 Гц, 80 А/м) - 0,00002 %·м/А;
Акустическая чувствительность (6 кПа) - 0,05 %/кПа.

Электрическая схема - однопроводная, изолированная от корпуса;
Чувствительный элемент - компрессионного типа;
Материал корпуса - сталь 12Х18Н10Т-б;
Соединитель (разъем) - вилка МР1-10-1-В;
Крепление - резьбовое, осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или шпильки с резьбой М5 длиной 4 мм;
Защита от внешней среды - пыле-, влагонепроницаемый корпус;
Кабель - антивибрационный и оканчивается предварительным усилителем, выполненным в корпусе разъема и представляющим собой активный RC-фильтр с эмитерным повторителем.

Отличительные особенности акселерометра ABC 054-02 - высокая вибропрочность.
