Акселерометр низкочастотный АНС 202-01

АНС 202-01

Акселерометр АНС 202-01 (АНС 202-01, АНС 202 01, АНС20201, АНС 20201, ahc-202-01, ahc 20201, ahc20201, ans202 01, ans 202)

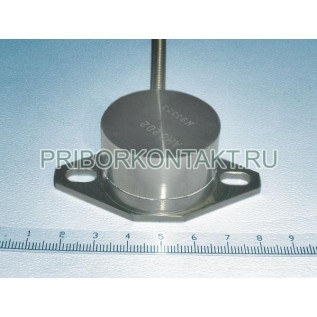

Акселерометр АНС 202-01 — пьезоэлектрические акселерометры для промышленного мониторинга. АНС 202-01 выполнен с согласующим усилителем, встроенным в корпус акселерометра. Предназначены для измерения низкочастотных вибраций механизмов и конструкций при влиянии электромагнитных помех, контроля динамических нагрузок и промышленного мониторинга в составе аппаратуры виброконтроля СВКА 1. Отличительные особенности акселерометров — высокая вибропрочность и устойчивость к различным помехам. Чувствительный элемент акселерометра изгибного типа. Корпус акселерометра выполнен из стали 12Х18Н10Т-6. Кабель акселерометра антивибрационный, выполнен в металлорукаве, оканчивается соединительным узлом для подключения в клеммную колодку. Крепление акселерометра - фланцевое при помощи двух винтов М6.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобразования
по напряжению, мВ/g -
по заряду, пКл/g 800 (400х2)
Частотный диапазон, Гц 1...500
Собственная частота, кГц не менее 4,5
Относительный коэффициент поперечного преобразования, % не более 3
Нелинейность амплитудной характеристики,% не более 2
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы дифференциальная, изолированная от корпуса
Масса, (без кабеля), г 120
Электропитание:
- напряжение, В 15,0 ± 1,5
- ток, не более, мА не более 5
- выходное сопротивление, Ом не более 50
Материал корпуса сталь 12Х18Н10Т-б
Соединитель (разъем) специальный для клеммника
Крепление фланцевое - 2 винта М6
Защита от внешней среды пыле-, влагонепроницаемый корпус
Тип усилительно-преобразующей аппаратуры СВКА 1
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -30...+70
Верхний предел ускорений
вибрация, g 30
удар, g 60
