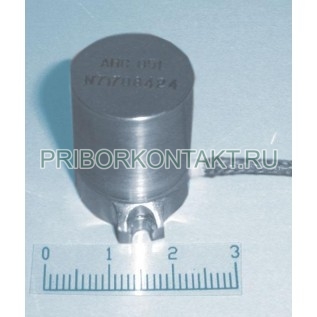

Акселерометр низкочастотный АНС 051-04

АНС 051-04

Акселерометр АНС 051-04 (АНС 051 04, АНС 05104, АНС05104, ahc 051, ahc051, ahc-051)
Изделие 2014 года производства.
Акселерометр АНС 051-04 — пьезоэлектрический дифференциальный акселерометр. Предназначен для контроля динамических режимов, систем аварийной защиты, диагностики узлов, механизмов и машин, вибра¬ционных и ударных испытаний.
Отличительные особенности акселерометра АНС 051-04 — высокая помехозащищенность и наличие демпфирующего устройства. Чувствительный элемент акселерометра изгибного типа. Акселерометр имеет предварительный усилитель в корпусе разъема, представляющий собой активный RC-фильтр с эмитерным повторителем. Корпус акселерометра выполнен из стали 12Х18НЮТ-6. Кабель акселерометра антивибрационный. Крепление акселерометра фланцевое при помощи 2 винтов МЗ или клеевое.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобра¬зования,
по напряжению мB/g 5 ± 1,5
Частотный диапазон, Гц 1...500
Собственная частота, не менее, кГц 5
Отн. коэффициент
попереч¬ного преобразования, % не более 3
Емкость, пФ 7000 ± 2000
Нелинейность амплитуд¬ной
характеристики, % не более 1
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы дифференциальная
Масса, (без кабеля), г 25
Электропитание:
- напряжение, В 12,6±1,2
- ток, мА не менее 3
- вых. сопротивление, Ом не более 100
Материал корпуса сталь 12Х18Н10Т-б
Разъем вилка МР1-10-1-В
Крепление фланцевое при помощи 2 винтов МЗ или клеевое
Защита от внешней среды пыле-, влагонепроницаемый корпус
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -100...+150
Верхний предел ускорений:
вибрация, g 600
удар, g 1000
Деформационная чувстви¬тельность g/nstr 0,0006
Электромагнитная чувстви¬тельность, %*м/А 0,00002
Акустическая чувстви¬тельность (6 кПа), %/кПа 0,05
Ресурс работы, ч 10000
