Описание товара

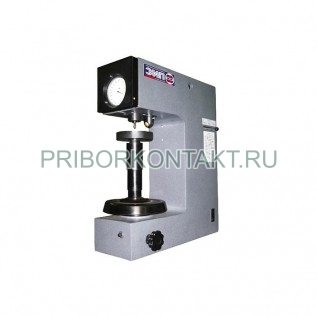

ТРС 5009

Прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 (ТРС5009, ТРС 5009, tpc 5009, tpc5009, tpc-5009)
Прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 предназначен для измерения твердости металлов и сплавов по методу Роквелла и Супер-Роквелла.
Прибор предназначен для работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно-исследовательских институтов с температурой окружающего воздуха от +10ºС до +35ºС, относительной влажностью от 50% до 80%.
Прибор прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 является улучшенным аналогом прибора ТРС 5009-01.
Технические характеристики приборов приборы для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009:
Диапазон измерений твердости - 20HRA-88HRA, 20HRB-100HRB, 20HRC-70HRC;
Испытательная нагрузка прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009, предварительная - 98,07Н;
Испытательные нагрузки, общие, по методу Роквелла и Супер-Роквелла - 588,4Н, 980,7Н, 1471Н;
Пределы допускаемой погрешности испытательных нагрузок прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 - ±0,5%, ±1,0%;
Диапазон измерений твердости по шкалам Роквелла в соответствие со значениями указанными в таблице 1;
Таблица 1 Диапазон измерений твердости прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 по шкалам Роквелла
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НR
НRA
588,4Н
Алмазный конус
от 20 до 88
НRB
980,7Н
Шарик Ø1,588мм
от 20 до 100
НRC
1471Н
Алмазный конус
от 20 до 70
Диапазон измерения твердости прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 по шкалам Супер-Роквелла в соответствие со значениями указанными в таблице 2;
Таблица 2 Диапазон измерения твердости прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 по шкалам Супер-Роквелла
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НR
HR 15 N
147,31Н
Алмазный конус
от 70 до 94
HR 30 N
294,2Н
Алмазный конус
от 40 до 86
HR 45 N
441,3Н
Алмазный конус
от 20 до 78
HR 15 T
147,31Н
Шарик Ø1,588мм
от 62 до 93
HR 30 T
294,2Н
Шарик Ø1,588мм
от 15 до 82
HR 45 T
441,3Н
Шарик Ø1,588мм
от 10 до 72
Испытательные нагрузки прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009:
- по методу Роквелла:
- предварительная - 98,07Н;
- полная - 588,4Н; 980,7Н; 1471Н;
- по методу Супер-Роквелла:
- предварительная - 28,42Н;
- полная - 147,1Н; 294,2Н; 441,3Н;
Пределы допускаемой погрешности испытательных нагрузок прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 по методу Роквелла:
- предварительная - ±1%;
- полная - ±0,5%;
- по методу Супер-Роквелла:
- предварительная - ±1 %;
- полная - ±0,5%;
Пределы допускаемой абсолютной погрешности измерения прибором прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 твёрдости по шкалам Роквелла указаны в таблице 3;
Таблица 3 Пределы допускаемой абсолютной погрешности измерения прибором прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 твёрдости по шкалам Роквелла
Интервалы измерения твёрдости c обозначение шкал Роквелла
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла, HR, (±)
от 20HRA до 75HRA
±2.0HR
от 75HRA до 88HRA
±1.5HR
от 20HRB до 80HRB
±3.0HR
от 80HRB до 100HRB
±2.0HR
от 20HRC до 35HRC
±2.0HR
от 35HRCдо 55 HRC
±1.5HR
от 55 HRC до 70HRC
±1.0HR
Пределы допускаемой абсолютной погрешности измерения твёрдости прибором прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 по шкалам Супер-Роквелла указаны в таблице 4;
Таблица 4 Пределы допускаемой абсолютной погрешности измерения твёрдости прибором прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 по шкалам Супер-Роквелла
Шкалы Супер-Роквелла
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла, HR, ( ± )
HR15N, HR30N, HR45N
±2.0HR
HR15T, HR30T, HR45T
±3HR
Расстояние от вершины испытательного наконечника до рабочей плоскости прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 регулируемое - от 0мм до 240мм;
Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия - 145мм;
Гидравлическая система прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 обеспечивает плавное приложение основной нагрузки в течение 2с-8с;
Цена деления шкалы отсчетного устройства - индикатора часового типа при измерении твердости по методу Роквелла и Супер-Роквелла равна 0,5 единиц твердости, что соответствует перемещению наконечника на 0,001мм;
Габаритные размеры прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009:
- длина - 490мм;
- ширина - 170мм;
высота - 780мм;
Масса прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 - 82кг;
Полный средний срок службы прибора - не менее 10 лет;
Прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 позволяет справочно оценивать твердость по шкалам Роквелла в диапазоне в соответствие со значениями указанными в таблице 3;
Прибор внесен в Государственный реестр средств измерения Российской Федерации.
Таблица 3 Справочная оценка прибором прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 твердости по шкалам Роквелла
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НR
D
980,7Н
Алмазный конус
от 40HR до 77HR
E
980,7Н
Шарик Ø 3,175мм
от 70HR до 100HR
F
588,4Н
Шарик Ø 1,588мм
от 60HR до 100HR
G
1471Н
Шарик Ø 1,588мм
от 30HR до 94HR
H
588,4Н
Шарик Ø 3,175мм
от 30HR до 100HR
K
1471Н
Шарик Ø 3,175мм
от 40HR до 100HR
L
588,4Н
Шарик Ø 6,35мм
от 20HR до 115HR
M
980,7Н
Шарик Ø 6,35мм
от 20HR до 115HR
P
1471Н
Шарик Ø 6,35мм
от 20HR до 100HR
R
588,4Н
Шарик Ø 12,7мм
от 20HR до 115HR
S
980,7Н
Шарик Ø 12,7мм
от 20HR до 100HR
V
1471Н
Шарик Ø 12,7мм
от 20HR до 100HR
Комплектность поставки прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 обеспечиваться в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа;
В комплект поставки изделия входить эксплуатационные документы (Руководство по эксплуатации);
Комплектность поставки прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 обеспечивается в соответствии таблице 4;
Таблица 4 Комплектность поставки прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009
Обозначение документа
Наименование и условное обозначение
Количество
Примечание
ТРС5009
Прибор
1 шт.
Сменные части
СТ1
Плоский стол для испытаний Ø 139мм
1 шт.
СТ3
Призматический стол для испытаний Ø 39мм угол 90°
1 шт.
ГОСТ 9377-81
Наконечник НК Роквелл
1 шт.
В футляре
Наконечник 1,588
1 шт.
Принадлежности
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТР-1
1 ком.
В футляре
Набор ключей
1 шт.
Эксплуатационная документация
Руководство по эксплуатации на прибор
1 шт.
Паспорт на меры твердости образцовые
1 шт.
Свидетельство о поверки
1 шт.
Комплект дополнительной поставки приборов приборы для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 (поставляется по специальному заказу) в соответствии таблице 5;
Таблица 5 Комплект дополнительной поставки прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 (поставляется по специальному заказу)
Обозначение документа
Наименование и условное обозначение
Количество
Примечание
ПФ1
Прижимной фиксатор
1 шт.
СТ2
Плоский стол для испытаний Ø 179мм
1 шт.
СТ4
Призматический стол для испытаний Ø 58мм угол 150°
1 шт.
Наконечник 5
1 шт.
Наконечник 3,175
1 шт.
Наконечник 6,35
1 шт.
Наконечник 12,7
1 шт.
Наконечник 10
1 шт.
Запасные части
ГОСТ 3722-81
Шарики 1,588мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 2,5мм±0,003мм.
5 шт.
В футляре
ГОСТ 9031-75
Шарики 5мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 3,175мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 6,35мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 12,7мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 10мм±0,003мм.
5 шт.
В футляре
Изготовитель гарантирует соответствие качества прибора прибор для измерения твердости по методу Роквелла и Супер-Роквелла ТРС 5009 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
