СТЦ-1Щ

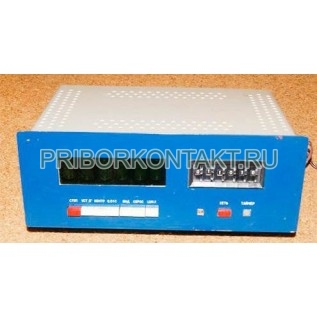

Секундомер СТЦ-1Щ (СТЦ-1Щ, СТЦ 1Щ)
Предназначен для измерения интервалов времени, формирования управляющего сигнала по истечении заданного интервала времени и для выдачи последовательности импульсов постоянного тока с регулируемым периодом.
Диапазон измерения и отработки интервалов времени - от 0,1с до 999,999с и от 1с до 9999,99с.
Цена деления (единица отсчета) - 0,001с в диапазоне от 0 до 999,999с и 0,01с в диапазоне от 0 до 9999,99с.

Секундомеры СТЦ-1Щ предназначены для измерения интервалов времени, формирования управляющего сигнала по истечении заданного интервала времени и для выдачи последовательности импульсов постоянного тока с регулируемым периодом.

Секундомер СТЦ-1Щ можно использовать при проведении научно-исследовательских работ, контроле продукции, выдаче команд при управлении процессами и т.д.

Секундомер СТЦ-1Щ должен использоваться при температуре окружающей среды от 5 до 40 °С, относительной влажности 80 % при температуре 35 °С и более низких температур без конденсации влаги и атмосферном давлении от 84 до 106,6 кПа.

Прибор допускает круглосуточную работу.

Технические характеристики

Предел допускаемого значения погрешности измерения интервалов времени без регулировки кварцевого генератора секундомера при температуре окружающего воздуха (20±5)°С после 30-минутного прогрева не должен превышать за год хранения или за 2500 ч работы:

± (20·10^-6 Т + С),

где Т - значение измеряемого интервала времени в с;

С - цена деления секундомера в с.

Время хранения или наработки исчисляется с момента выпуска секундомера СТЦ-1Щ или с момента регулировки кварцевого генератора секундомера. Установка действительного значения частоты генератора должна производиться с относительной погрешностью не более ±5·10^-6.

Предел допускаемого значения погрешности измерения интервалов времени при температуре окружающего воздуха от 5 до 40 °С не должен превышать за год хранения или за 2500 ч работы:

± (45·10^-6 Т + С)

Действительное значение частоты кварцевого генератора секундомера СТЦ-1Щ может регулироваться в относительном диапазоне ±40·10^-6. Диапазон измерения и отработки интервалов времени - от 0,1с до 999,999с и от 1с до 9999,99с. Диапазон показаний от 0 до 999,999с и от 0 до 9999,99с. Цена деления (единица отсчета) - 0,001 с в диапазоне от 0 до 999,999с и 0,01 с в диапазоне от 0 до 9999,99с.

Индикация - цифровая десятичная шестиразрядная, одношкальная. Изменение диапазона измерения осуществляется с помощью переключателя. Секундомер СТЦ-1Щ имеет таймерный выход двух типов: релейный на переключающемся контакте и потенциальный. Нагрузка релейного выхода - ток не более 2 А при напряжении постоянного тока 30 В.

Напряжение потенциального выхода от 2,4 до 5 В или не более 0,4 В постоянного тока, в зависимости от способа подключения, при сопротивлении нагрузки не менее 500 Ом.

Секундомер СТЦ-1Щ обеспечивает три режима работы - после отработки заданного интервала времени счет продолжается (режим измерения); после отработки заданного интервала времени на индикаторе фиксируется значение этого интервала (режим контроля); формирование последовательности импульсов постоянного тока с регулируемым периодом (циклический режим).

Погрешность отработки интервалов времени и погрешность периода следования импульсов в циклическом режиме на потенциальном выходе совпадают с погрешностью измерения интервалов времени, а погрешность отработки интервалов времени нарелейном выходе превышает ее не более, чем на 0,01 с.

Длительность импульса на потенциальном выходе в циклическом режиме (0,1±0,01) с, период следования импульсов устанавливается вручную на программном переключателе в диапазоне от 0,11с до 999,999с дискретностью 0,001с, в диапазоне от 0,11с до 9999,99с с дискретностью 0,01с.

Секундомер СТЦ-1Щ имеет выход импульсов постоянного тока напряжением от 2,4 до 5 В стабилизированной частоты 100 Гц, допускающий подключение нагрузки не менее 500 0м.

Сброс, запуск и остановка секундомера СТЦ-1Щ может осуществляться вручную и дистанционно. Секундомер СТЦ-1Щ в режиме "Внеш.f" может работать от внешнего источника импульсов постоянного тока напряжением (5±0,5) В стабилизированной частоты 1000 кГц. Входное сопротивление секундомера по входу "Внеш.f" не менее (5+1/-0,5) кОм.

Питание секундомера СТЦ-1Щ осуществляется от сети переменного тока напряжением (220 +22/-33)В частотой (50±1)Гц, мощность, потребляемая секундомером не более 75 Вт. Габаритные размеры, мм, не более: СТЦ-1Щ (320x120x242)- исполнение щитовое. Масса секундомера СТЦ-1Щ, кг, не более 5,5.
