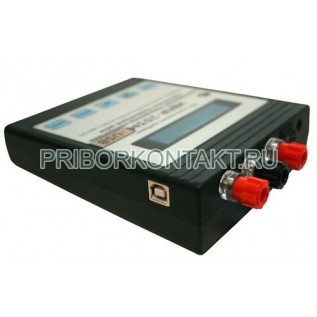

Секундомер электронный ИВПР-203М

Также этот прибор может называться: ИВПР 203М, ИВПР203М, ИВПР 203 М, ИВПР-203-М, ИВПР-2озМ, ivpr-203m, ivpr 203m, ivpr203m.

ИВПР-203М секундомер электронный универсальный малогабаритный прибор нового типа предназначен для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики.

ИВПР-203М применяются в электротехнических лабораториях релейной защиты и автоматики.

Секундомеры представлены в базовом и щитовом исполнении, а также в исполнении с добавленной функцией вывода данных в компьютер через порт USB - ИВПР-203М-USB.

Технические характеристики ИВПР-203М:

Диапазон измерения длительности - от 0,2 мс до 999 999 с.

Базовые погрешности секундомера:

- на постоянном токе - ±0,01%±0,1 мс;

- на переменном токе - ±0,01%+1 мс±0,5 периода частоты;

- порог срабатывания (чувствительность) - ±10%±0,5 В.

Рабочий диапазон постоянного напряжения на входных контактах секундомера ИВПР-203М - от 3 В до 350 В.

Рабочий диапазон переменного напряжения на входных контактах частотой 50 Гц - от 2 В до 240 В.

Порог чувствительности входа - от 2 В до 30 В.

Входное сопротивление ИВПР-203М - не менее 1 МОм.

Ток при измерении параметров переключения свободных контактов - 5 мА.

Напряжение при измерении параметров переключения свободных контактов - 24 В.

Напряжение между источником питания и входами миллисекундомера ИВПР-203М - не более 500 В.

Максимальное напряжение, подаваемое на входные контакты секундомера:

- переменным током - не более 240 В;

- постоянным током - не более 350 В.

Автоматическое вычисление среднего результата по нескольким измерениям - от 1 до 100.

Отображение полученных наименьшего и наибольшего значений в серии.

Энергонезависимая память с возможностью пролистывания.

Количество запоминаний результатов измерений ИВПР-203М - 180.

Время переключаемого подавления дребезга измеряемых контактов - 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс.

Возможный выбор тональности сигнала частотой - 667 Гц; 1000 Гц; 2000 Гц.

Питание от, входящего в комплект, стабилизированного источника постоянного тока напряжением - от 4,8 В до 5,2 В.

Потребляемый ток - не более 200 мА.

Габаритные размеры - 160×120×40 мм.

Масса - не более 300 г.

Электронные секундомеры ИВПР-203М используются для измерения и контроля:

- времени срабатывания и отпускания реле с нормально-замкнутыми контактами;

- времени срабатывания и отпускания реле с нормально-разомкнутыми контактами;

- разницы во времени срабатывания любой комбинации двух контактных пар;

- времени между разрывами двух контактов;

- времени перелёта контактов реле в группе;

- времени проскальзывания контактов реле в группе (время замкнутого состояния контактов в группе при переключении);

- наибольшего, наименьшего и среднего результата измерений.

ИВПР-203М миллисекундомер имеет высокочувствительную сенсорную клавиатуру, срабатывающую от прикосновений.

Результаты измерений отображаются на символьном индикаторе.

Полярность входного сигнала не имеет значения.

Превышение порога чувствительности ИВПР-203М по напряжению на входе отображается знаками.

Конец измерения и конец серии измерений сопровождается звуковым сигналом, который можно отключить.

Подсветка индикатора может быть включена постоянно, выключена, или включаться в автоматическом режиме.

Условия эксплуатации ИВПР-203М:

Температура окружающего воздуха - от +5° С до +35° С.

Относительная влажность при +30° С - до 95%.

При эксплуатации необходимо избегать прямого попадания солнечных лучей и влаги на корпус прибора.
