Описание товара

ИР6053-100.0

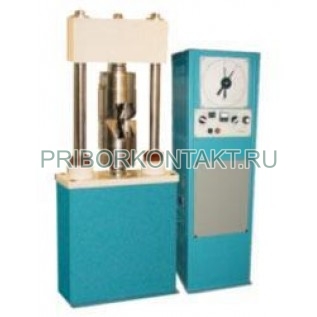

Разрывная машина ИР6053-100.0 (ИР6053100.0, ИР-6053-100.0, ИР 6053 100.0, ИР6053 100.0)
Разрывная машина ИР6053-100.0 предназначена для статического испытания стандартных образцов металлов на растяжение при температуре 20ºС±15ºС.
При применении дополнительных приспособлений к этой испытательной машине могут проводиться испытания на сжатие, а также на изгиб.
Технические характеристики приборов разрывные машины ИР6053-100.0:
Наибольшая предельная нагрузка - 100кН;
Тип привода - гидравлический;
Тип силоизмерителя прибора разрывная машина ИР6053-100.0 - торсионный;
Число диапазонов измерения нагрузки - 3;
Диапазоны измерения нагрузок:
- 2кН-20кН;
- 5кН-50кН;
- 10кН-100кН;
Диапазон скорости нагружения - 0,1кН/с-10кН/с;
Диапазон измерения перемещения активного захвата прибора разрывная машина ИР6053-100.0 - 0,1мм-400мм;
Рабочий ход активного захвата - не менее 400мм;
Скорость движения активного захвата прибора разрывная машина ИР6053-100.0 без нагрузки - 3мм/мин-360мм/мин;
Пределы допускаемой погрешности измерения нагрузки при прямом ходе (нагружении) от измеряемой нагрузки, начиная с наибольшего предельного значения каждого диапазона, но в интервале от 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой погрешности в точке 0,2 - ±1%;
Размах отклонений показаний нагрузки не превышает от измеряемой нагрузки, начиная от 0,1 до наибольшего предельного значения каждого диапазона, но в интервале с 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой величины размаха в точке 0,2 - 1%;
Предел допускаемой вариации показаний прибора разрывная машина ИР6053-100.0 (разность показаний между прямым и обратным ходами) не превышает от измеряемой нагрузки, начиная от 0,1 до наибольшего предельного значения каждого диапазона, но в интервале с 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой вариации в точке 0,2 - 2%;
Пределы допускаемой погрешности записи нагрузки в каждом диапазоне измерения от измеряемого значения, начиная с 0,1 наибольшего предельного значения нагрузки, но в интервале с 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой погрешности в точке 0,2 - ±2%;
Предел допускаемой погрешности при измерении перемещения активного захвата прибора разрывная машина ИР6053-100.0 в диапазоне:
- от 0,1мм до 1,0мм - ±0,02мм;
- от 1,0мм до 340мм - ±2%;
Предел допускаемого значения погрешности при записи перемещений активного захвата прибора разрывная машина ИР6053-100.0:
- свыше 30мм - ±3%;
- до 30мм - ±1мм;
Пределы допускаемой погрешности записи деформации от верхнего предела каждого диапазона датчика деформации, определяемого масштабом и размером поля записи, выраженных в соответствующем масштабе - ±2%;
Пределы допускаемого значения погрешности прибора разрывная машина ИР6053-100.0 при поддержании скорости нагружения на стадии упругой деформации образца в интервале от 0,2 до 0,65 наибольшего значения каждого диапазона нагрузок от задаваемой скорости нагружения - ±20%;
Пределы допускаемого значения изменения нагрузки в течение 30с после прекращения изменения нагрузки, начиная с 0,2 наибольшего предельного значения каждого диапазона - ±1% от изменяемой нагрузки;
Диапазон воспроизведения перемещения тензокалибратора прибора разрывная машина ИР6053-100.0 - 0мм-25мм;
Пределы допускаемой погрешности воспроизведения перемещений тензокалибратора:
- при перемещении до 0,3мм - не более ±1,5мкм;
- при перемещении свыше 0,3мм - ±0,5%;
Масштабы записи деформации, обеспечиваемые самопишущим прибором прибора разрывная машина ИР6053-100.0:
- для датчиков с базой измерения 25мм, пределом измерения 2,5мм - 100:1, 250:1, 500:1;
- для датчиков с базой измерения 50мм, пределом измерения 5мм - 50:1, 125:1, 250:1;
- для датчиков с базой измерения 100мм, пределом измерения 10мм - 25:1, 62,5:1, 125:1;
Масштабы записи перемещения активного захвата прибора разрывная машина ИР6053-100.0 - от 1:1 до 50:1;
Номинальные размеры длин координат при записи диаграммы:
- координаты X (перемещение, деформация) - не менее 350мм;
- координаты Y (нагрузка) - 250мм;
Высота рабочего пространства прибора разрывная машина ИР6053-100.0 при испытании на растяжение, включая установочный и рабочий ход захватов - не менее 400мм;
Ширина рабочего пространства - 350мм;
Диапазон захватываемых образцов:
- цилиндрических - диаметр 5мм-20мм;
- плоских - толщина 0,5мм-20мм;
- с головками - диаметр 5мм-15мм;
Параметры питания прибора разрывная машина ИР6053-100.0 - 380В, 50Гц;
Потребляемая мощность - 1,6кВт;
Емкость масляного бака - 50л;
Габариты - 1835х710х1970мм;
Масса приборов разрывные машины ИР6053-100.0 - не более 950кг;
Рабочее пространство испытательной машины позволяет устанавливать термо- и криокамеры, а также производить механические испытания различных узлов и деталей;
Обеспечивается запись диаграммы в координатах: нагрузка-перемещение, нагрузка-деформация, нагрузка-время, перемещение-время, деформация-время;
Блок измерения прибора разрывная машина ИР6053-100.0 имеет выход на внешний разъем двенадцатиразрядного двоичного кода, соответствующего величине нагрузки и перемещения;
Измерение нагрузки на образце осуществляется по давлению в рабочем цилиндре с помощью торсионного силоизмерения;
Измерение перемещения активного захвата прибора разрывная машина ИР6053-100.0 осуществляется с помощью преобразователя перемещения, преобразующего перемещение рейки, связанной с подвижной траверсой в электрический сигнал, индуцируемый в миллиметрах;
Контроль отклонения скорости нагружения от заданной осуществляется с помощью преобразователя перемещения и индикатора, показывающего величину отклонения в процентах действительной скорости нагружения от установленной на задатчике;
Запись диаграммы производится с помощью самопишущего прибора;
В базовой комплектации прибор разрывная машина ИР6053-100.0 обеспечивает испытание на растяжение:
- цилиндрических образцов тип 1У №4-6;
- цилиндрических образцов с головками тип III №3-7;
- цилиндрических образцов тип УП №1-4;
- плоских образцов типов I, II №6-23;
- образцов, толщиной 0,5мм-3мм;
- стали горячекатанной круглой - диаметр 5мм-20мм;
- стали калиброванной круглой - диаметр 5мм-20мм;
- стали калиброванной круглой со специальной отделкой поверхности - диаметр 5мм-18мм;
- стали горячекатанной квадратной - сторона квадрата 5мм-18мм;
- стали калиброванной квадратной - сторона квадрата 5мм-18мм;
- полосы стальной горячекатанной:
- толщина - 4мм-16мм;
- ширина - до 20мм;
- труб:
- диаметр - 5мм-20мм;
- толщина стенки - 0,5мм-2мм;
- арматурной стали - диаметр 5мм-20мм;
- образцов типа П, Ш, ХП, ХШ, Х1У, ХУ, ХУ1, ХУП, ХУШ, Х1Х, ХХУ для испытания сварных соединений:
- диаметр - 5мм-20мм;
- толщина - 1мм-20мм;
- твердость образцов до 42 HRCэ;
Испытательная машина обеспечивает:
- деформирование образцов до разрушения;
- измерение нагрузки, перемещения активного захвата и деформации (при укомплектовании машин тензометрами);
- поддержание скорости нагружения;
- запись нагрузки, перемещения активного захвата и деформации;
- электрический выход на ЭВМ или цифровую печать величины нагрузки и перемещения активного захвата.
В комплект поставки прибора разрывная машина ИР6053-100.0 входят:
- устройство нагружающее с гидравлическими клиновыми захватами;
- пульт, включающий установку насосную, электрооборудование, торсионный силоизмеритель, блок измерения, прибор самопишущий двух координатный Н307/1;
- комплект сменный частей, комплект инструмента и принадлежностей, комплект запасных частей;
По заказу потребителей прибор разрывная машина ИР6053-100.0 может быть дополнительно оснащен:
- приспособлением Нб 2.279.007 для механических испытаний образцов на однократный изгиб (загиб) сварных соединений, труб, образцов металлов и металлических изделий;
- приспособлением Нб 8.212.078 для испытание круглых образцов из металла (в том числе проволоки) диаметром 3мм-5мм;
Изготовитель гарантирует соответствие качества прибора разрывная машина ИР6053-100.0 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
