Переносной пробоотборник для нефтепродуктов ППН
Пробоотборник переносной предназначен для отбора проб (в том числе и донных) нефтепродуктов и специальных жидкостей из автомобильных и железнодорожных цистерн, стационарных резервуаров высотой до 3,5 (5) м. Разработан и изготовлен в соответствии с требованиями ГОСТ 2517-85 (ASTM D 4057-95) "Нефть и нефтепродукты. Методы отбора проб".
Применение пробоотборника

Объем отбираемой пробы, л : от 0,15
Глубина отбираемой пробы, относительно горловины резервуара, цистерны, м, : от 3,5
Материал пробоотборника : сталь Х18Н10Т
Габариты пробоотборника, мм : от h=150 d=50
Масса, кг : от 0,95

Переносной пробоотборник применяется для контроля качества нефтепродуктов при приеме, хранении и выдачи.
Устройство и порядок отбора проб

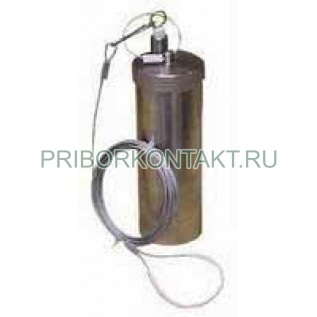

Переносной пробоотборник представляет собой цилиндрический сосуд из стали Х18Н10Т, стойкой к коррозийному воздействию химических веществ, не дающей искры, диаметром 50 мм. В верхней части корпуса находится крышка с воздушным штуцером, закрытым фторопластовой пробкой. Через пробку продет шток, за который крепится металлический трос. Для предотвращения потери пробоотборника на штоке имеется ограничитель, а на тросе предохранительное кольцо.


Отбор пробы пробоотборником осуществляется следующим образом:
Для отбора донной пробы: Плотно закрыть воздушный штуцер пробкой. Опустить пробоотборник на дно резервуара. Держась за трос, резко встряхнуть пробоотборник и оставить на дне на 10 - 15 секунд, периодически приподнимая. После заполнения извлечь пробоотборник из резервуара (цистерны), открутить верхнюю крышку и слить горючее в чистый сухой цилиндр или емкость для хранения и транспортировки пробы.
Для отбора пробы с заданного уровня: Замерить метрштоком уровень нефтепродукта в резервуаре (цистерне). Сделать расчет уровней отбора проб. (Например: верх-середина-низ 1:3:1 для вертикального резервуара и 1:6:1 для горизонтального резервуара, с высоты 0,33 диаметра железнодорожной или автомобильной цистерны от нижней внутренней образующей). Отмерить на тросе пробоотборника полученные значения. Опустить пробоотборник с закрытым воздушным штуцером до заданной отметки. Держась за трос, резко встряхнуть пробоотборник и оставить на данной отметке на 10 - 15 секунд. После заполнения извлечь пробоотборник из резервуара (цистерны), слить нефтепродукт в емкость для приготовления объединенной пробы.
