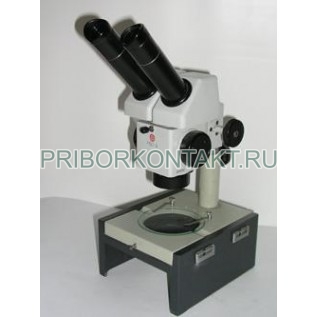

Микроскоп МБС-9

Также этот прибор может называться: МБС 9, МБС9, mbs-9, mbs 9, mbs9.

МБС-9 микроскоп предназначен для наблюдения как объемных предметов, так и тонких пленочных и прозрачных объектов, а также препарировальных работ. Наблюдение может производиться как при искусственном, так и при естественном освещении в отраженном и проходящем свете.

Сфера применения - ботаника, биология, медицина, минералогия, археология, ювелирная промышленность, машиностроение, приборостроение, радиотехника и другие области науки и техники.

Технические характеристики МБС-9:

Диапазон увеличения - от 3,3х до 100х.

Линейное поле зрения - от 39 мм до 2,4 мм.

Рабочее расстояние - 64 мм.

Источник света МБС-9 галогенная лампа:

- напряжением - 8 В;

- мощностью - 20 Вт.

Оптические характеристики микроскопа с каждой парой из перечисленных окуляров и всех увеличениях объективной части микроскопа приведены в таблице:

Удлинение выходного зрачка:

- при увеличении окуляра 5,85х - 9 мм;

- при увеличении окуляра 8,16х - 16 мм;

- при увеличении окуляра 14,3х - 13,5 мм.

Питание источника света осуществляется через понижающий трансформатор от сети переменного тока:

- напряжением 220 В;

- частотой 50 Гц.

Температура окружающего воздуха МБС-9 - до +40° С.

Общие габаритные размеры прибора - 200×160×400 мм.

Масса микроскопа МБС-9 - не более 7 кг.

К микроскопу прилагаются три пары окуляров увеличения: 6х, 8х, 14х и окуляр 8х с диоптрийной наводкой, шкалой и сеткой. На корпусах окуляров указаны округленные значения их увеличений. С помощью окуляров наблюдатель рассматривает изображение предмета, даваемое микроскопом.

Микроскоп МБС-9 состоит из следующих основных узлов:

- оптическая головка микроскопа;

- окулярная насадка;

- стол микроскопа;

- осветитель;

- подлокотники;

- основание стола микроскопа.

Оптическая головка - основной узел прибора, в который вмонтированы все оптические детали. Главный оптический узел - объектив микроскопа с фокусным расстоянием f=80 мм. Он крепится на резьбу к корпусу оптической головки снизу. Выше объектива в корпусе на подшипниках установлен барабан с системами Галилея. Ось барабана заканчивается рукоятками, при вращении которых происходит переключение увеличений, округленные значения которых нанесены на рукоятках - 7; 4; 2; 1; 0,6.

Окулярная насадка МБС-9 устроена так, что позволяет изменять межзрачковое расстояние прибора от 56 мм до 72 мм в соответствии с базой глаз наблюдателя.

На столе микроскопа в направляющей с помощью винта крепится оптическая головка микроскопа. Винт при работе должен быть хорошо затянут. В верхней стенке стола имеется круглое окно, в которое устанавливается пластина препарата, два отверстия для прижимов и три отверстия для установки препаратоводителя.

Осветитель может использоваться как при работе в проходящем, так и в отраженном свете. Он состоит из конденсора и лампы накаливания с патроном, объединенных общим корпусом.

Предприятие-изготовитель предоставляет гарантию соответствия приборов микроскопы МБС-9 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
