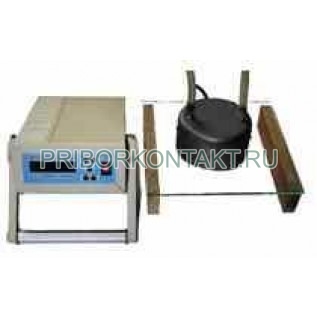

Микрохолодильник контактный МКХ-МГ4

Также этот прибор может называться: МКХМГ4, МКХ МГ4, МКХ-МГч, МКХМГч, МКХ МГч, mkkh-mg4, mkkhmg4, mkkh mg4.

МКХ-МГ4 микрохолодильник контактный предназначен для быстрого охлаждения участка поверхности материала до заданной температуры.

Сфера применения: контроль тепло-физических характеристик строительных материалов и изделий на предприятиях стройиндустрии, в учебных и исследовательских институтах и испытательных лабораториях.

Технические характеристики МКХ-МГ4:

Диапазон измерения и регулирования температуры - от -60° С до 0° С.

Холодопроизводительность при температуре контактной пластины -50° С - не менее 15 Вт.

Пределы погрешности измерения и поддержания заданной температуры - не более 1,5° С.

Время установления температуры -50° С на контактной пластине - не более 15 мин.

Диаметр контактной пластины МКХ-МГ4 - 66±1 мм.

Расход охлаждающей воды - от 1 л/мин до 5 л/мин.

Температура охлаждающей воды - от 1° С до 15° С.

Режим работы МКХ-МГ4 - испытание; архив; градуировка.

Габаритные размеры:

- блок управления - не более 200×260×90 мм;

- блок холодильника - диаметр не более 125×90 мм.

Масса:

- блок управления - не более 2,4 кг;

- блок холодильника - не более 1,4 кг.

Конструктивный состав прибора для контроля точки росы МКХ-МГ:

- блок управления;

- блок холодильника;

- кабель.

На лицевой панели блока управления размещены дисплей, выключатель питания и клавиатура управления работой микрохолодильника, состоящая из пяти кнопок: ПУСК, РЕЖИМ, ВВОД,↑ и ↓. На задней панели размещены гнездо для подключения блока холодильника, шнур сетевого питания, сетевой предохранитель, клемма заземления и разъем USB (служебный).

Блок прибора МКХ-МГ4 имеет герметичный корпус, с одной стороны которого расположена контактная пластина, а с другой - два штуцера, к которым присоединяются напорный и сливной шланги (для подключения к системе водоснабжения). Своей контактной пластиной блок холодильника устанавливается на поверхность испытуемого материала или изделия.

Микрохолодильники МКХ-МГ4 имеют принцип работы, который основан на эффекте Пельтье.

Для охлаждения контактной пластины внутри блока холодильника размещена батарея термоэлектрических модулей, а для отвода тепла от них через блок холодильника пропускается холодная водопроводная вода.

Условия эксплуатации приборов МКХ-МГ4:

Температура окружающей среды - от 5° С до 40° С.

Относительная влажность воздуха - до 80%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт.ст. (от 84 кПа до 106,7 кПа).

Питание МКХ-МГ4 - от сети переменного тока.

Напряжение питания - от 198 В до 231 В.

Потребляемая мощность - не более 0,32 кВ·А.
