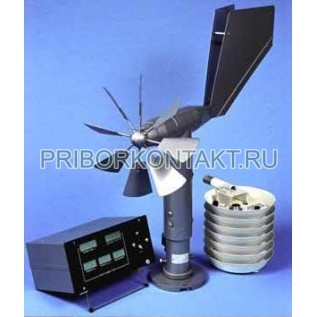

Метеостанция М-49М с датчиком ветра ДВМ (М 49М, М49М)
Предназначена для дистанционного измерения скорости и направления ветра, атмосферного давления, температуры и относительной влажности воздуха, вычисления температуры точки росы. Все измеряемые параметры представляются на экране дисплея в цифровой форме. Применяется в системах сбора метеорологической информации, диспетчерских аэродромных службах и других отраслях народного хозяйства.

В состав метеостанции входят пульт цифровой обработки и индикации результатов измерений, внешний датчик ветра, выносной блок с датчиками температуры и влажности, датчик давления размещенный в корпусе пульта метеостанции, блок питания, комплект их двух соединительных кабелей длиной по 100 м. Программное обеспечение.
Прикладная программа МЕТЕОЦЕНТР-2 на экране монитора компьюера выглядит в виде панели метеостанции. Программа позволяет хранить результаты измерений в базе данных, представлять результаты измерений в виде таблиц, графиков, в том числе розы ветров, осреднять данные за периоды от 2 до 10 минут, создавать электронные метеотчеты за любой промежуток времени (час, сутки, месяц, год), а также выводить данные на печать.
Сертификат № 23226, Госреестр № 23266-06

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Датчик ветра герконового типа.
* Датчик влажности - кварцевый преобразователь влажности в частоту.
* Датчик температуры - кварцевый преобразователь температуры в частоту.
* Датчик атмосферного давления - кварцевый преобразователь давления в частоту.
* Выносные датчики метеостанции установливаются на мачте переносного типа.
* Диапазоны измерений:
o скорости ветра:
+ при использовании датчика М-127 - от 1,5 до 60 м/сек.;
+ при использовании малогабаритного датчика ДВМ - от 0,6 до 60 м/сек.;
o направления ветра - от 0 до 360^o;
o атмосферного давления от 400 до 106 кПа (от ЗОО до 800 мм. рт.ст.);
o температуры воздуха - от -50 до +50^oС;
o относительной влажности воздуха -от 30 до 98%;
o температуры точки росы влаги - от -59,5 до +49,5^oС.
* Пределы допускаемого значения абсолютной погрешности измерений:
o скорости ветра:
+ при использовании датчика М-127 - ±(0,5+0,05V) м/сек., где V текущее значение скорости, м/с;
+ при использовании малогабаритного датчика ДВМ - ±(0,3+0,05V) м/сек.;
o направления ветра - ±10^о;
o атмосферного давления - ±0,2 кПа (±1,5 мм. рт. ст.);
o температуры - ±0,8^оС;
o относительной влажности - ±10%;
o температуры точки росы - ±7^оС.
* Порог чувствительности датчика ветра:
o по скорости ветра:
+ при использовании датчика М-127 - 0,8 м/сек.;
+ при использовании малогабаритного датчика ДВМ - 0,5 м/сек.;
o по направлению ветра - 1,2 м.сек.;
* Питание от сети переменного тока напряжением 220 В частотой (50±1) Гц или от источника постоянного тока напряжением (12±1) В и током не менее 1 А.
* Потребляемая мощность:
o от сети переменного тока - 35 Вт;
o от источника постоянного тока - 15 Вт;
* Максимальное рассояние между:
o датчиком и пультом цифровой обработки и отображения результатов измерений не более 100 м;
o компьютером и пультом цифровой обработки и отображения результатов измерений - 12 м;
* Габаритные размеры:
o датчика ветра типа М-127 - 695 х 295 х 635 мм.;
o датчика ветра типа ДВМ - 380 х 194 х 412 мм.;
o блока датчиков температуры и влажности - 250 х 210 х 230 мм.;
o пульта со встроенным датчиком давления - 260 х 210 х 140 мм.;
* Масса:
o датчика ветра - 5,8 кг.;
o блока датчиков температуры и влажности - 3,5 кг.;
o пульта цифровой обработки и отображения результатов измерений с датчиком давления - 5 кг.;
o полного комплекта с двумя кабелями по 100 м. - 37 кг.
