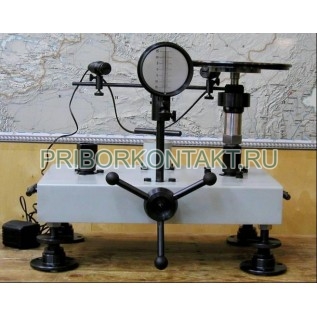

МП-60

Также этот прибор может называться: МП60, МП 60.

Манометры грузопоршневые МП-60 широко используются для получения эталонных результатов в теплотехнической сфере. С их помощью можно легко обнаружить повышенное давление жидкости или газа.

В основе роботы прибора МП-60 лежит принцип «неуплотненного поршня» - суммарный вес поршня, грузоприемного устройства, и установленных на нем грузов уравновешивает измеряемое давление, действующее на нижний торец поршня.

Сфера применения МП-60: эталон при поверке и калибровке средств измерений избыточного давления, измерительных преобразователей, образцовых и технических манометров, других средств измерений, а так же грузопоршневых манометров более низкого класса точности в лабораторных условиях.

Класс точности МП-60 - 0,01; 0,02; 0,05 (Таблица 1).

Верхний предел измерения (воспроизведения) - 6 МПа (60 кгс/см²).

Нижний предел измерения (воспроизведения) - 0,02 МПа (0,2 кгс/см²).

Рабочий ход поршня - не менее 10 мм.

Номинальная площадь поршня - 0,5 см².

Предельное отклонение от номинального значения приведённой площади поршня - 1%.

Номинальное значение массы поршня с грузоприёмным устройством - не более 0,4х0,98 кг.

Рабочая жидкость - трансформаторное масло.

Объём рабочей жидкости - не более 250 см³.

Габаритные размеры - 400х500х300 мм.

Масса без грузов - не более 25 кг.

Таблица 1

Условия эксплуатации прибора манометр грузопоршневой МП-60:

Температура окружающей среды - от 15ºС до 30ºС.

Относительная влажность воздуха - 60±20%.

Атмосферное давление - от 84 кПа до 106,7 кПа.

Напряжение сети переменного тока - 220 В.

Частота сети переменного тока - 50 Гц.

Средняя наработка на отказ - 40000 ч.

Средний срок службы - 8 лет.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого манометра грузопоршневого МП-60 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
