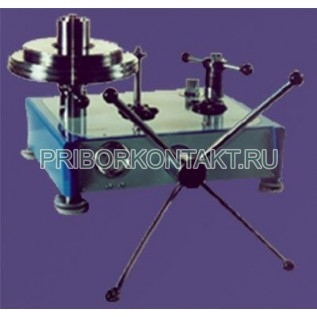

Манометр газовый грузопоршневой МГП-10

Манометр газовый грузопоршневой МГП-10

Также этот прибор может называться: МГП10, МГП 10.

Манометры газовые грузопоршневые МГП-10 предназначены для создания и точного измерения вакуума и избыточного давления газов.

В основе роботы прибора МГП-10 лежит принцип «неуплотненного поршня» - суммарный вес поршня, грузоприемного устройства, и установленных на нем грузов уравновешивает измеряемое давление, действующее на нижний торец поршня.

Сфера применения МГП-10: эталон при поверке и калибровке средств измерений избыточного давления, вакуумметров, измерительных преобразователей, образцовых и технических манометров и других средств измерений (кроме кислородных СИ) в лабораторных условиях.

Технические характеристики:

Класс точности МГП-10 - 0,02; 0,05 (Таблица 1).

Верхний предел измерения (воспроизведения) - 1 МПа (10 кгс/см²).

Нижний предел измерения (воспроизведения) - от 0,02 МПа (0,2 кгс/см²).

Дискретность создания давления, обеспечиваемая стандартным набором грузов - 5 кПа.

Рабочий ход поршня - не менее 10 мм.

Номинальная площадь поршня - 1 см².

Предельное отклонение от номинального значения приведённой площади поршня - 1%.

Рабочая жидкость - воздух.

Габаритные размеры - 500х400х240 мм.

Масса без грузов - не более 25 кг.

Таблица 1

Условия эксплуатации прибора манометр газовый грузопоршневой МГП-10:

Температура окружающей среды - от 15ºС до 30ºС.

Относительная влажность воздуха - 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа.

Напряжение сети переменного тока - 220 В.

Частота сети переменного тока - 50 Гц.

Средняя наработка на отказ - 3000 ч.

Средний срок службы - 8 лет.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого манометра газового грузопоршневого МГП-10 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
