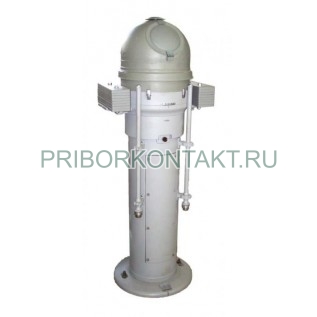

Компас магнитный КМ145
Наиболее полное и совершенное на сегодняшний день семейство магнитных компасов. Не имеет ограничений в применении по тоннажу или дальности плавания судна. Вобрал в себя целый ряд технических решений нескольких научных центров Ленинграда и Москвы, десятилетиями отработанных на предшествующих моделях. До сих пор имеет ряд технических преимуществ перед зарубежными конкурирующими изделиями. Широко используется на отечественных судах. Изделия, производимые под контролем военной приемки, отличаются отдельными дополнительными устройствами.
В последнее время это семейство дополнено рядом компасов с устройством электронной передачи курса (обозначение- КМ145М), пришедшим на смену некоторым морально устаревшим комплектациям. Устаревшие комплектации КМ145 производятся только по специальному заказу.
Из современных отечественных магнитных компасов КМ145 (КМ145М) имеют наиболее полный набор компенсаторов девиации, включая компенсаторы широтной девиации, что делает его идеальным для судов неограниченного плавания. Только КМ145 (КМ145М) с его широтными компенсаторами и температурным диапазоном может быть рекомендован в высоких широтах и для судов с неблагоприятными магнитными свойствами. Среди компасов - однокласников выделяется наиболее мощными девиационными устройствами.
Только КМ145 (КМ145М) имеет устройство оптической передачи курса. Причем в двух вариантах - на основе геометрической оптики и светопроводящего жгута. Особая конструкция картушки позволяет передавать курс с использованием электричества только для подсветки. Световодная оптическая передача может быть рекомендована в особенности для судов, предназначенных для плавания в районе крайнего севера, так как в этом случае исключается отпотевание оптического тракта. Российским морским регистром волоконно-оптического световод признан эквивалентным оптической дистанционной передачи (письмо 011-6.5МК1-296).
Магнитный компас КМ145 предназначен для измерения, отображения и трансляции текущего магнитного и определения значения истинного курса, а также определения магнитных пеленгов и курсовых углов. Компас КМ145 обеспечивает трансляцию с помощью дистанционной оптической или закодированной электронной передачи магнитного курса на пост рулевого. Компас КМ145 соответствует международным стандартам, имеет сертификаты Морского и Речного регистров и свидетельство Министерства транспорта РФ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Габариты (пр.52) D594х1390 мм;
- Питание от бортовой сети 50 Гц 127/220 В;
- Диаметр картушки 145 мм;
- Аварийное питание 24 В;
- Погрешность компаса от трения не более 0,2^o;
- Время приведения компаса в готовность не более 60 с;
- Цена деления картушки 1^o.

Компас типа КМ145-С1 - визуальный компас с оптической передачей телескопического типа. Электрической или электронной дистанционной передачей не комплектуется.
Идеально подходит для замены устаревших компасов серии КМО-Т. Монтируется на его место без трудоемких работ.
КМ145-С2 отличается от КМ145-С1 наличием устройства компенсации электромагнитной девиации с соответствующими приборами управления.

Компас КМ145 имеет следующие варианты исполнения:

Шифр Обозначение
КМ145-С1 КБ1.150.154
КМ145-С2 КБ1.150.154
КМ145-1 КБ1.150.131
КМ145-2 КБ1.150.131-01
КМ145-3 КБ1.150.131-02
КМ145-4 КБ1.150.131-03
КМ145-5 КБ1.150.131-04
КМ145-6 КБ1.150.131-05
КМ145-7 КБ1.150.131-06
КМ145-7И КБ1.150.131-06
КМ145-8 КБ1.150.131-07

Примечание
Магнитный компас КМ145 (кроме КМ145-С) комплектуется при оптической передаче магнитного курса - гибким стекловолоконным жгутом с длиной, кратной 1400 мм,компас КМ145-С оснащен перископической оптической передачей (пост рулевого располагается непосредственно под компасом)
