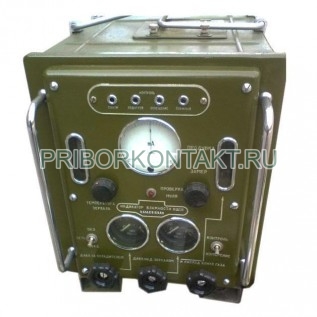

Индикатор влажности автоматический фотоэлектронный 8Ш31

Также этот прибор может называться: 8Ш-31, 8Ш 31, 8Ш з1, 8-Ш31, 8 Ш31, 8sh31, 8sh-31, 8sh 31.

8Ш31 индикатор влажности автоматический фотоэлектронный представляет собою прибор переносного типа, который предназначен для непрерывного и периодического контроля влагосодержания воздуха, находящегося под избыточным давлением.

Индикаторы влажности 8Ш31 могут эксплуатироваться в любых метеорологических условиях с принятием мер по защите от прямого попадания атмосферных осадков.

Технические характеристики 8Ш31:

Избыточное давление - не более 150 кгс/см².

Пределы измерения влажности воздуха (точки росы) - от -10° С до -70° С.

Давление воздуха, предназначенного для охлаждения зеркала - от 120 кгс/см² до 200 кгс/см².

Колебание температуры зеркала при работе прибора в режиме «КОНТРОЛЬ» - не более ±0,5° С от значения, установленного по реохорду.

Максимально допустимое давление воздуха:

- в измерительной головке - 150 кгс/см²;

- в приемных коммуникациях теплообменника до дросселя - 350 кгс/см².

Минимальное давление воздуха, поступающего в теплообменник (на охлаждение) - 120 кгс/см².

Точка росы воздуха, поступающего на охлаждение при атмосферном давлении в измерительной головке - от -30° С до -70° С.

Расход воздуха измерителя влажности 8Ш31:

- на охлаждение зеркала от +35° С до -55° С - 1,5 нм³/час;

- на поддержание температуры зеркала -55° С при давлении от 120 кгс/см² до 140 кгс/см² - 8 нм³/час;

- для контроля при замере - 1 л/мин;

- для контроля при продувке - 3 л/мин.

Время охлаждения зеркала от +35° С до -55° С при давлении 200 кгс/см² - от 10 мин до 12 мин.

Время отогрева зеркала от -55° С до +35° С - от 10 мин до 12 мин.

Напряжение питания от сети переменного тока для 8Ш31 индикатора влажности - от 206,8 В до 233,2 В.

Потребляемая мощность - не более 200 Вт.

Габаритные размеры - 560×280×390 мм.

Масса - не более 33 кг.

Условия эксплуатации 8Ш31:

Температура окружающего воздуха - от -40° С до +50° С.

Относительная влажность - 75%.

Повышенная влажность в условиях кратковременного пребывания при +25° С - до 98%.

Прибор является вибропрочным.

Контролируемый воздух не должен содержать механических примесей и паров масла.
