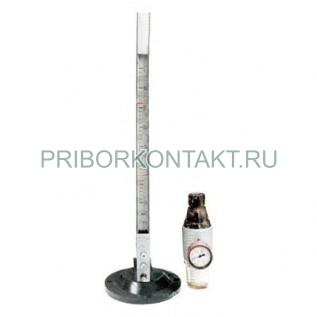

Длиномер пневматический модель 320

Также этот прибор может называться: мод. 320, модель-320, модель320, model 320, mod 320.

Длиномер модель 320 пневматический совместно с измерительной оснасткой предназначен для измерения линейных размеров путем преобразования изменения расхода воздуха, связанного с измеряемым параметром, в перемещение поплавка относительно шкалы прибора.

Длиномеры 320 выпускаются в двух основных модификациях: длиномеры с перенастраиваемой ценой деления шкалы (с возможностью регулирования чувствительности в широких пределах) и длиномеры с определенной ценой деления шкалы.

Технические характеристики модель 320:

Изменение диапазона измерений:

- модель 320.0.00.0.00 с диаметром сопла 1 мм - от 20 мкм до 60 мкм;

- модель 320.0.00.0.00 с диаметром сопла 2 мм - от 30 мкм до 50 мкм;

- модель 320.0.00.0.00-01, 320.0.00.0.00-02, 320.0.00.0.00-03 с диаметром сопла 2 мм - от 60 мкм до 160 мкм.

Поставляемая измерительная оснастка:

- для моделей 320.0.00.0.00, 320.0.00.0.00-01, 320.0.00.0.00-04, 320.0.00.0.00-05 - без оснастки;

- для моделей 320.0.00.0.00-02, 320.0.00.0.00-06 - 320.0.00.0.00-09 - измерительное сопло;

- для моделей 320.0.00.0.00-03, 320.0.00.0.00-10 - 320.0.00.0.00-12 - пневматическая пробка.

Диаметр сопла измерительной оснастки:

- модель 320.0.00.0.00 - 320.0.00.0.00-03 - 1 мм или 2 мм;

- модель 320.0.00.0.00-04 - 320.0.00.0.00-12 - 1 мм.

Диаметры измеряемых отверстий - от 6 мм до 160 мм.

Рабочее давление - от 0,1 МПа до 0,2 МПа.

Расход воздуха через длиномер при полностью открытых соплах измерительной оснастки - 1,12 дм³/с.

Безотказная наработка - не менее 300 000 условных измерений.

Полный срок службы - не менее 6 лет.

Габаритные размеры длиномера:

- диаметр - не более 130 мм;

- высота - не более 447 мм.

Габаритные размеры:

- секции с отсчетным устройством - не более 21×95×432 мм;

- блока фильтра со стабилизатором с подставкой, манометром и краном - не более 90×105×165 мм;

- приставки - не более 37×73,5×191 мм.

Масса:

- длиномера - не более 1,3 кг;

- секции с отсчетным устройством - не более 0,7 кг;

- блока фильтра со стабилизатором - не более 0,32 кг;

- приставки - не более 0,63 кг.

Условия эксплуатации мод. 320:

Температура окружающего воздуха - 20±4° С.

Атмосферное давление - 101±3 кПа (760±25 мм рт. ст.).

Давление воздуха в сети питания - от 0,31 МПа до 0,59 МПа.

Относительная влажность окружающего воздуха - не более 80%.

Область применения прибора длиномер 320: машиностроительная и приборостроительная промышленность.

Измерения с помощью пневматических длиномеров могут быть выполнены как контактным, так и бесконтактным способом.

Длиномеры модели 320 совместно с измерительной оснасткой позволяют измерять практически любые линейные параметры детали (размер, овальность, конусность, огранку и т. д.), взаимное расположение поверхностей (отклонение от перпендикулярности, соосности и т. д.), а также определять сумму или разность размеров.
