Газоанализатор ГЛ 1122

Также этот прибор может называться: ГЛ1122, ГЛ-1122.

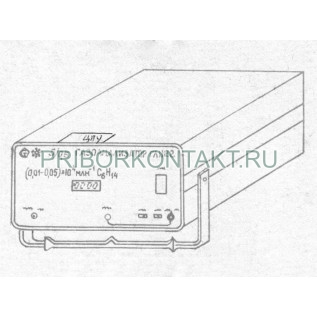

ГЛ 1122 газоанализатор - однолучевой двухканальный анализатор - предназначен для определения углеводородов в отработавших газах при проведении научно-исследовательских работ по доводке автомобильных двигателей с искровым зажиганием. В основе работы прибора лежит метод прямого поглощения инфракрасного излучения исследуемым газом.

Сфера применения: в НИИ, на заводах и в других организациях, связанных с разработкой, производством, ремонтом и регулировкой автомобильных двигателей с искровым зажиганием.

Технические характеристики ГЛ 1122:

Класс точности - 5/0,5.

Диапазон измеряемых концентраций - от 0,01·10⁴ млн^-1 до 0,5·10⁴ млн^-1.

Номинальная цена единицы наименьшего разряда кода - 0,01·10⁴ млн^-1 объемной доли.

Погрешность - ±(5+0,5(Ск/С-1))%, где:

Ск - верхний предел диапазона измерений (10⁴ млн^-1 объемной доли);

С - значение измеряемой концентрации (10⁴ млн^-1 объемной доли).

Изменение показателей газоанализаторов - не более 0,5·±(5+0,5(Ск/С-1)).

Время установления показаний - не более 5 с.

Длины волн ГЛ 1122:

- рабочая - 3,4 мкм;

- опорная - 3,9 мкм.

Наличие оптической калибровки (контроль чувствительности газоанализатора при продувке газового тракта окружающим воздухом без применения контрольной газовой смеси).

Наличие встроенного индикаторного цифрового устройства для вывода результатов анализа.

Наличие внешнего аналогового самопишущего прибора (шкала - от 0 мВ до 100 мВ).

Наличие цифропечатающего устройства.

Рабочее положение - горизонтальное.

Непрерывная работа - 8 ч.

Габаритные размеры - не более 470×340×165 мм.

Масса - не более 10 кг.

Условия эксплуатации ГЛ 1122:

Температура окружающего воздуха - от 10° С до 35° С.

Относительная влажность, при температуре 25° С - до 80%.

Атмосферное давление - от 86,6 кПа до 106,7 кПа (от 650 мм рт.ст. до 800 мм рт.ст.).

Напряжение - от 216,7 В до 242 В.

Частота - 50±1 Гц.

Потребляемая мощность - не более 60 В·А.

Время прогрева приборов газоанализаторы - не более 30 мин.

Допустимое отклонение горизонтального рабочего положения - ±20°.

Производственные вибрации:

- амплитуда - не более 0,1 мм;

- частота - до 25 Гц.

Окружающая среда - неагрессивная, взрывобезопасная.

Напряженность внешнего постоянного однородного магнитного поля - до 400 А/м.

Коэффициент интенсивности эксплуатации - не более 0,24.

Анализируемая смесь приборов газоанализаторы ГЛ 1122:

Температура:

- на штуцере «ВХОД ПРОБЫ» - не более 50° С;

- на входе в пробозаборник - не более 200° С.

Расход - 5±1,5·10^-5 м³/с.

Состав и концентрация анализируемой смеси:

- углеводороды - от 0% до 0,5·10⁴ млн^-1%;

- окись углерода - от 0% до 10%;

- двуокись углерода - от 0% до 15%;

- окись азота - от 0% до 0,8%;

- азот - до 100%;

- кислород - от 0% до 20%;

- водород - от 0% до 5%;

- сажа - от 0 мг/м³ до 0,0002 мг/м³;

- вода - от 0 мг/м³ до 0,015 мг/м³.
