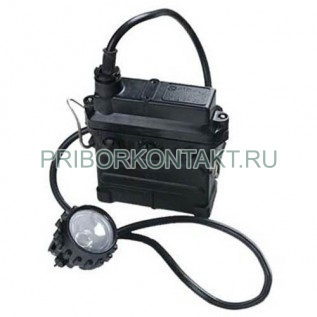

Фонарь аккумуляторный шахтерский СГД-5

Также это изделие может называться: СГД 5, СГД5, sgd-5, sgd 5, sgd5.

СГД-5 фонарь аккумуляторный шахтерский головной доливной предназначен для индивидуального освещения рабочих мест и затемненных участков пути при следовании к месту работы.

Фонари СГД-5 применяют в угольных шахтах, рудниках, в том числе опасных по газу (метану) и пыли, нефтегазодобывающих и перерабатывающих отраслях, химической и пищевой промышленности, жилищно-коммунальных хозяйствах, городских газовых службах и строительстве.

Технические характеристики СГД-5:

Световой поток при рабочем токе лампы 1 А - не менее 30 лм.

Максимальная сила света - не менее 300 кд.

Номинальное напряжение батареи - 3,6 В.

Продолжительность непрерывной работы - не менее 10 ч.

КПД - не менее 62,5%.

Светильник СГД-5 имеет два режима работы:

- рабочий, с током - 1 А;

- аварийный, с током - 0,5 А.

Источник света - лампа рудничная P3,75-1+0,5.

Источником питания фонаря является батарея 3ШНКП-10М05.

Она состоит из трех герметичных никель-кадмиевых доливных аккумуляторов, соединенных перемычками.

На корпусе имеются пробки для заливки электролита.

Фонарь шахтерский СГД-5 состоит из блока аккумуляторной батареи с крышкой и фары, соединенных между собой гибким двухжильным кабелем длиной - 1,4 м.

На корпусе блока аккумуляторов имеются скобы для закрепления его на поясном ремне.

Фонарь имеет плавкий предохранитель для защиты электрических цепей от токов короткого замыкания.

Шахтный головной светильник СГД-5 изготовлен из ударопрочного материала, уровень и вид взрывозащиты - РП П Ис.

Лампа фары защищена восьмимиллиметровым стеклом из поликарбоната.

Степень защиты от внешних воздействий - IP 54.

Габаритные размеры:

- корпуса - не более 210×170×75 мм;

- диаметр фары светильника - 74,5 мм;

- длина фары светильника - 82 мм.

Масса - не более 2,1 кг.

Условия эксплуатации СГД-5:

Температура окружающего воздуха - от +1° С до +35° С.

Относительная влажность при +35° С - до 98±2%.

Климатическое исполнение - умеренный климат.

Защитный корпуса и фара выдерживают энергию удара 7 Дж и трехкратное сбрасывание с высоты 1,8 м на бетонное основание.

Защитное стекло фонаря СГД-5 выдерживает энергию удара - 4 Дж.
