Описание товара

ИД-0,2

Измеритель дозы ИД-0,2 (ИД0,2; ИД 0,2)
Измеритель дозы ИД-0,2 - индивидуальный прямопоказывающий дозиметр, используемый для измерения поглощенной дозы гамма- и нейтронного излучения.
Тип детектора - ионизационная камера.
Диапазон энергии гамма излучения - 50кэВ - 2200кэВ.
Диапазон измерения поглощенной дозы гамма излучения - 20мРад - 200мРад.
Энергетическая зависимость чувствительности - 25% относительно 1,25МэВ.
Масса - 32г.
Габариты - 19×110мм.
Дозиметры ИД-0,2 можно применять для индивидуального дозиметрического контроля персонала, работающего как с источниками непрерывного действия, так и с импульсными источниками.
Комплектность
Приборы ИД-0,2 имеют следующий комплект поставки:
- измеритель дозы ИД-0,2;
- футляр;
- паспорт.

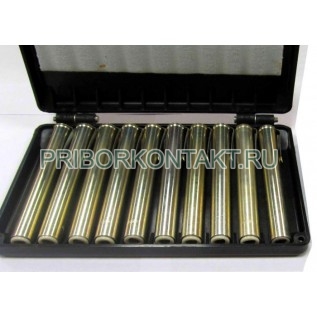

Масса всего комплекта не превышает 650г, а размер футляра для 10 дозиметров составляет 202×128×28мм.
Конструкция и принцип действия ИД-0,2
ИД-0,2 измеритель дозы, конструкция прибора

Рисунок 1. ИД-0,2 измеритель дозы, конструкция прибора:
1 - окуляр, 2 - держатель, 3 - шкала, 4 - объектив, 5 - ионизационная камера, 6 - нить визирная, 7 - стержень, 8 - корпус, 9 - изолятор, 10 - ограничитель, 11 - диафрагма, 12 - прокладка, 13 - контакт, 14 - втулка, 15 - гайка, 16 - заглушка.
Конструктивно прибор ИД-0,2 выполнен в виде авторучки ("карандаша") и состоит из ионизационной камеры, электроскопа, конденсатора, микроскопа и контактной группы в алюминиевом корпусе.
ИД-0,2 Электрическая принципиальная схема

Рисунок 2. Электрическая принципиальная схема ИД-0,2

Прибор ИД-0,2 работает по принципу измерений изменения потенциала (напряжения) в ионизационной камере под воздействием ионизирующего излучения. При воздействии ионизирующих излучений в объёме заряженной ионизационной камеры, цилиндрические электроды которой выполнены из тканеэквивалентной пластмассы, возникает ток, уменьшающий потенциал камеры и связанного с ней конденсатора. При этом нить электроскопа, на которую подается потенциал конденсатора, отклоняется и ее отклонение измеряется с помощью микроскопа по шкале, отградуированной в радах.
Шкала имеет 20 делений, цена деления 10мРад. Для обеспечения линейности шкалы зарядный потенциал ионизационной камеры выбран в пределах 180В - 250В. Через контактную группу ИД-0,2 происходит его заряд с помощью зарядного устройства; после заряда контактная группа предохраняет дозиметр от разряда.
Зарядное устройство содержит 4 параллельно соединенных пьезоэлемента и механический усилитель, давящий на пьезоэлементы; давление создается вращающейся ручкой. Для зарядки приборы ИД-0,2 вставляются контактной группой в зарядное устройство; при надавливании на них на центральный электрод ионизационной камеры подается плюс, на внешний электрод-минус. При этом дозиметры устанавливаются по его шкале на нуль.
Технические характеристики ИД-0,2
Измерители дозы ИД-0,2 допускают основную относительную погрешность измерений поглощенной дозы гамма-излучения, не превышающую ±20% в диапазоне от 20мРад до 200мРад по гамма-излучению источника кобальт-60.
Измерение поглощенной нейтронной дозы обеспечивается заданной чувствительность детектора дозиметра к тепловым нейтронам, равной (2,5±20%)×108 нейтр/см2Рад в нормальных условиях.
Дозиметр ИД-0,2 имеет дополнительную погрешность измерения, не превышающую следующих значений:
- ±8% от измеренного значения в нормальных условиях на каждые 10°С изменения температуры от 20°С до 40°С;
- ±6% от измеренного значения в нормальных условиях на каждые 10°С изменения температуры от плюс 20°С до минус 20°С;
- ±8% от измеренного значения в нормальных условиях при изменении влажности до 98% при температуре 20°С.
Дозиметры ИД-0,2 заряжаются от устройства ЗД-6 или любого другого источника, имеющего плавную регулировку напряжения в пределах от 180В до 250В.
Приборы ИД-0,2 имеют саморазряд, не превышающий:
- 1 деление за 24 часа в нормальных условиях;
- 3 деления за 150 часов в нормальных условиях;
- 2 деления за 24 часа при температуре +40°С;
- 2 деления за 4 часа при температуре -20°С;
- 4 деления за 48 часов при относительной влажности воздуха 95% при температуре 35°С.
Для прибора дозиметр ИД-0,2 сходимость показаний при его многократном облучении одной и той же дозой не превышает ±5% от конечного значения шкалы.
Нестабильность показаний, которую допускают измерители дозы ИД-0,2 в течение гарантийного срока эксплуатации обеспечивает измерение доз с основной погрешностью.
Измерители дозы ИД-0,2, способны выдержать не менее 10000 циклов зарядки благодаря особой износоустойчивости диафрагмы.
Общие условия по эксплуатации ИД-0,2.
Диапазон рабочих температур приборов составляет от -20°С до +40°С.
Измерители дозы требуют особо бережного обращения с ними: нельзя допускать ударов и падений, что может привести к выходу их из строя при переоблучении дозиметров дозами порядка 200Р или потоком нейтронов порядка 1013 нейтр/м2 для восстановления их параметров необходимо выдержать дозиметры в течение 150 часов при температуре 50°С.
Хранение и транспортировка ИД-0,2
Комплект дозиметров должен храниться в отапливаемых помещениях. В помещениях должна поддерживаться температура от 5°С до 35°С, относительная влажность воздуха не выше 80%. Не допускать резких колебаний температуры.
ИД-0,2 запрещается хранить совместно с агрессивными химическими веществами. Приборы должны храниться в заряженном состоянии.
Транспортировка комплектов допускается всеми видами транспорта. При морских перевозках дозиметры следует транспортировать в специальных упаковках.
