ДРГ-01Т

Дозиметр ДРГ-01Т (ДРГ01Т, ДРГ-01-Т, ДРГ 01 Т, ДРГ 01Т, ДРГ01-Т, ДРГ01 Т)

Дозиметр ДРГ-01Т предназначен для измерения мощности экспозиционной дозы на рабочих местах, в смежных помещениях и на территории предприятий, использующих радиоактивные вещества и другие источники ионизирующих излучений, в санитарно-защитной зоне и зоне наблюдения.

Кроме того, дозиметр может быть использован для контроля эффективности биологической защиты, радиационных упаковок и радиоактивных отходов, а также измерения мощности экспозиционной дозы в период возникновения, протекания и ликвидации последствий аварийных ситуаций.

Дозиметр применяется для оперативного группового контроля мощности экспозиционной дозы работниками служб радиационной безопасности, дефектоскопических лабораторий, санитарно-эпи­демиологических станций и т.д.

Прибор отличает простота управления, универсальность функций и современный дизайн.

Периодическая поверка прибора дозиметр ДРГ-01Т проводится по желанию потребителя территориальными органами или организациями, имеющими право на поверку прибора.

Технические характеристики приборов дозиметры ДРГ-01Т:

Дозиметр предназначен для работы в условиях:

- при температуре окружающего воздуха - от -10°С до +40°С;

- при относительной влажности воздуха - до 90% при +30°С;

- при атмосферном давлении - от 84кПа до 106,7кПа;

- при наличии фонового нейтронного излучения;

- в условиях загрязнения помещений радиоактивными веществами;

- в помещениях с плохой освещенностью и в темноте;

- в постоянных магнитных полях напряженностью 318,31А/м;

Дозиметр ДРГ-01Т обеспечивает измерение мощности экспозиционной дозы в интервале энергий фотонов - от 8фДж до 480фДж (от 0,050МэВ до 3,0МэВ);

Дозиметр обеспечивает измерение мощности экспозиционной дозы в двух режимах работы:

- режим - "Поиск";

- режим - "Измерение";

Дозиметр ДРГ-01Т в режиме работы "Измерение" обеспечивает измерение мощности экспозиционной дозы в диапазоне - от 0,010мР/ч до 9,999Р/ч с разбивкой всего диапазона на два поддиапазона:

I - от 0,010мР/ч до 9,999мР/ч;

II - от 0,010Р/ч до 9,999Р/ч;

В режиме работы "Поиск" дозиметр обеспечивает измерение мощности экспозиционной дозы в диапазоне - от 0,10мР/ч до 99,99Р/ч с разбивкой всего диапазона на два поддиапазона:

I - от 0,10мР/ч до 99,99мР/ч;

II - от 0,10Р/ч до 99,99Р/ч;

Время измерения прибора дозиметр ДРГ-01Т:

- в режиме работы "Измерение" - не превышает 20с;

- в режиме "Поиск" - не превышает 2с;

Время установления рабочего режима - не более 4с;

Предел допускаемой основной погрешности измерения (для 95% доверительного интервала) в любой точке поддиапазона при градуировке по источнику 2-го разряда цезий-137 и нормальных условиях применения составляет:

- в режиме работы "Измерение" - ±(15+(0,5х/Х))%;

- в режиме работы "Поиск" - ±(30+(1,0х/Х))%;

где Х - мощность экспозиционной дозы в единицах соответствующего поддиапазона измерений (мР/ч или Р/ч); х - единица размерности соответствующего поддиапазона (1мР/ч или 1P/ч);

Примечание. Нормальным климатическим условиям применения прибора дозиметр ДРГ-01Т соответствуют:

- температура окружающего воздуха - 20°С±5ºС;

- относительная влажность воздуха - от 30% до 80%;

- атмосферное давление - от 84кПа до 106кПа;

Значения влияющих величин, характеризующих климатические воздействия в рабочих условиях применения прибора дозиметр ДРГ-01Т, составляют:

- температура окружающего воздуха - от -10°С до +40°С;

- относительная влажность воздуха - до 90% при +30°С;

- атмосферное давление - от 84кПа до 106,7кПа;

Значения влияющих величин, характеризующих климатические и механические воздействия в предельных условиях транспортирования прибора дозиметр ДРГ-01Т составляют:

- температура окружающего воздуха - от -50°С до +50°С;

- относительная влажность воздуха - 95% при температуре +30°С;

- атмосферное давление - от 84кПа до 106,7кПа;

- транспортная тряска:

- число ударов в минуту - 80-120;

- максимальное ускорение - 30м/с², продолжительность воздействия 1 час;

Дополнительная погрешность прибора дозиметр ДРГ-01Т от изменения температуры в рабочих условия применения не превышает ±3% на 10°С от показаний дозиметра в нормальных условиях;

Дополнительная погрешность прибора от изменения относительной влажности воздуха в рабочих условиях применения не превышает ±15% от показаний дозиметра в нормальных условиях;

Прибор дозиметр ДРГ-01Т сохраняет основную погрешность измерения в пределах норм, после климатических и механических воздействий в предельных условиях транспортирования;

В качестве детекторов излучения использованы четыре газоразрядных счетчика СБМ-20 и два счетчика СИ 34Г (СИ 40Г) с корректирующими свинцовыми фильтрами для выравнивания энергетической зависимости чувствительности;

Нормальное рабочее положение прибора дозиметр ДРГ-01Т, соответствующее максимальной чувствительности - направление излучения перпендикулярное плоскости расположения детекторов (геометрический центр детекторов обозначен на задней крышке дозиметра);

Изменение чувствительности дозиметра при постоянной мощности дозы в зависимости от энергии регистрируемого излучения в диапазоне 0,05МэВ-3,0МэВ при нормальном рабочем положении дозиметра не отличается более чем на ±25% от значения полученного от источника ионизирующего излучения радионуклида цезий-137 (660кэВ);

Изменение чувствительности прибора дозиметр ДРГ-01Т (анизотропия) в зависимости от угла падения ионизирующего, излучения в пределах ±45° по отношению к направлению максимальной чувствительности не превышает;

- 20% - для излучения радионуклидов цезий-137 и кобальт-60 (660кэВ и 1,25МэВ);

- 30% - для излучения радионуклида тулий-170 (84кэВ);

При изменении угла падения в пределах ±90°, не превышает:

- 50% - для излучения радионуклидов цезий-137 и кобальт-60;

- 80% - для излучения радионуклида тулий-170;

Предельно-допустимое облучение приборов дозиметры ДРГ-01Т соответствует мощности экспозиционной дозы 1000Р/ч, при этом в любом режиме работы на шкале цифрового индикатора отображается переполнение (высвечивается символ "П");

По окончании облучения дозиметр сохраняет работоспособность;

В качестве источника питания в приборе дозиметр ДРГ-01Т используется гальванический элемент типа "Корунд";

Потребление тока от источника питания при значениях уровней мощности дозы в пределах 75% максимального значения на любом поддиапазоне измерения обеспечивает непрерывную работу дозиметра в течение не менее 24 часов, при этом нестабильность показаний не превышает ±10%;

При уровнях внешнего радиационного фона не превышающего 50мкР/ч прибор дозиметр ДРГ-01Т допускает непрерывную работу в течение не менее 100 часов;

Расчётная наработка на отказ дозиметра - не менее 5000 часов;

Срок службы прибора дозиметр ДРГ-01Т до капитального ремонта - не менее 8 лет;

Габаритные размеры дозиметра - не превышают 160x76x46мм;

Масса дозиметра (без источника питания) - не превышает 0,5кг;

Изготовитель гарантирует соответствие качества прибора дозиметр ДРГ-01Т требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

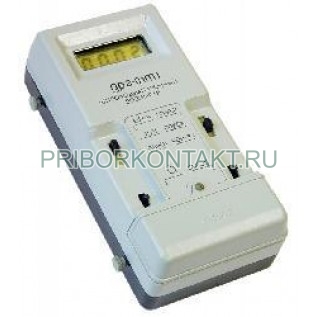

Дозиметр ДРГ-01Т, вид спереди
