ДП-5ВБ

Использование дозиметра ДП-5ВБ аналогичное использованию дозиметра ДП-5В:

Проверка радиационного излучения материалов (дерево, бетон, лом металлов) на предмет радиационного загрязнения.

Дерево	Железобетонные развалины	Пенёк
Лом металла	Отработанный металлический шлак	Обшивка самолета

Измерение бета- и гамма- излучений продуктов питания: молока, мяса, грибов, лесных ягод, картошки, свеклы, моркови, круп, других продуктов питания.




Режим роботи дозиметра ДП-5ВБ визначається положенням металевого затвора безпосередньо на детекторі.

Диапазон измерений по гамма-излучению от 0 до 0,05мр/ч и от 0,05мР/ч до 200Р/ч в диапазоне энергий от 0,084МэВ (170Tm) до 1,25МэВ (60Со).

Технические данные

Измеритель мощности дозы ДП-5ВБ обеспечивает требуемые характеристики после 1 минуты самопрогрева. Диапазон измерений по гамма-излучению от 0,05мР/ч до 200Р/ч в диапазоне энергий от 0,084МэВ (170Tm) до 1,25МэВ (60Со). Измеритель мощности дозы ДП-5ВБ имеет шесть поддиапазонов измерений (табл. 1). Отсчет показаний производится по шкале с последующим умножением на соответствующий коэффициент поддиапазона, причем, рабочим является участок шкалы, очерченный сплошной линией. Измерители мощности дозы ДП-5В имеют звуковую индикацию на всех поддиапазонах, кроме первого.

Таблица 1

Основная относительная погрешность измерений прибора ДП-5ВБ в нормальных климатических условиях не превышает ±30% от измеряемой величины при облучении радиоактивным источником ⁶⁰Со.

Примечание: под нормальными климатическими условиями понимается: температура 293 ±5 К (20 ±5°С), относительная влажность воздуха 65±15%, атмосферное давление 100 ±4 кПа (750±30 мм рт. ст.).
Дозиметр ДП-5ВБ обеспечивает измерения:
в интервале температур от минус 50 до плюс 50°С и относительной влажности 65 ±15%;
в условиях относительной влажности 95 ±3% при температуре 40 ±2°С;
после дождевания с интенсивностью 5±2 мм/мин;
при погружении блока детектирования в воду на глубину до 0,5 м;
после пребывания в пыленесущей среде.

Зависимость показаний прибора ДП-5ВБ от энергии гамма-излучения не превышает ±40% относительно показаний при энергии 0,66МэВ (137Сs) в диапазоне энергий от 0,084МэВ (70Tm) до 1,25МэВ (60⁶⁰Сo). Измерение показаний прибора ДП-5ВБ в зависимости от направления потока ионизирующего излучения (анизотропия), не превышает ±60% на энергии 1,25МэВ, 70% на энергии 0,66 МэВ, 90% на энергии 0,084 МэВ.
Дополнительная погрешность измерений на каждые 10°С изменения температуры от показаний прибора ДП-5ВБ в, нормальных условиях не превышает:
в диапазоне температур от 20 до 50°С ±10%;
в диапазоне температур от плюс 20 до минус 50°С ±5%.

Дозиметр ДП-5ВБ не имеет «обратного хода» стрелки микроамперметра при перегрузочных облучениях до 300Р/ч на 1—3 поддиапазонах и до 50Р/ч на 4—6 поддиапазонах.
То есть запоминает максимально обнаруженное значение радиации. Это удобно тем, что не надо постоянно смотреть на шкалу.

Питание прибора ДП-5ВБ осуществляется от 3-х элементов питания, один из которых используется только для подсвета шкалы микроамперметра для работы в условиях темноты. Комплект питания обеспечивает непрерывную работу прибора ДП-5ВБ без учета подсвета шкалы в нормальных условиях в течение не менее 55 часов, что обеспечивается током потребления его не более 20мА в начале разряда элементов.
Дозиметр ДП-5В сохраняет работоспособность после следующих механических и климатических воздействий:
вибрации в диапазоне частот от 10 до 80 Гц с ускорением 30 м/с²;
ударов с частотой 80—120 ударов/мин с ускорением 150 м/с²;
транспортной тряски с ускорением 1000 м/с² с частотой 80—120 ударов/мин;
падения с высоты 500 мм;
после воздействия предельных температур плюс 65 и минус 50°С.

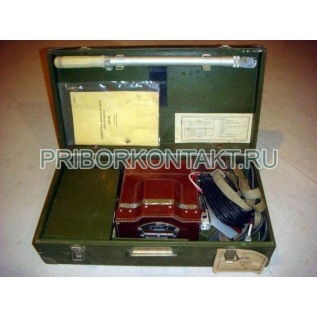

Комплект поставки прибора дозиметр ДП-5ВБ: 1. Дозиметр ДП5ВБ 2. Кожаный чехол 3. Ремень 4. Наушники 5. Держатель 6. Техническое описание 7. Формуляр 8. Элементы питания 3шт. 9. Деревянный укладочный ящик

Использование дозиметра ДП-5ВБ аналогичное использованию дозиметра ДП-5В:

Проверка радиационного излучения материалов (дерево, бетон, лом металлов) на предмет радиационного загрязнения.

Дерево	Железобетонные развалины	Пенёк
Лом металла	Отработанный металлический шлак	Обшивка самолета

Открытое положение: измерение бета и гамма излучения	Закрытое положение: измерение только гамма излучения. Также является состоянием хранения датчика

Так, как дозиметры предназначены в основном для выявления сильных источников радиационного загрязнения (мР/ч и Р/ч), поэтому нормированный диапазон измерений начинается с 50мкР/ч.
До 50мкР/час (загрязнение в пределах природного фона) измеряется по той же шкале от 0 до 50мкР/час с промежуточной точкой 25мкР/час, но не является нормируемым метрологическим параметром (погрешность может превышать допустимую в небольших пределах), но этого достаточно для обнаружения колебаний естественного радиационного фона.

Измерители мощности дозы (рентгенометры, дозиметры) ДП-5ВБ предназначены для измерения уровней гамма-радиации и радиоактивной зараженности различных предметов по гамма-излучению. Мощность экспозиционной дозы гамма-излучения определяется в миллирентгенах или рентгенах в час для той точки пространства, в которой помещен при измерениях блок детектирования прибора. Кроме того, имеется возможность обнаружения бета-излучения.

Поддиапазоны	Положение ручки переключателя	Шкала	Единица измерения	Пределы измерений
1	200	0-200Р/ч	Р/ч	5-200Р/ч
2	х1000	0-5мР/ч	мР/ч	500-5000мР/ч
3	х100	0-5мР/ч	мР/ч	50-500мР/ч
4	х10	0-5мР/ч	мР/ч	5-50мР/ч
5	х1	0-5мР/ч	мР/ч	0,5-5мР/ч
6	х0,1	0-5мР/ч	мР/ч	0,05-0,5мР/ч
