ДКП-50А

ДКП-50А

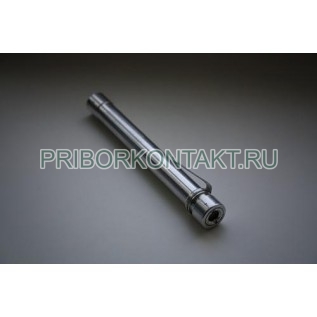

Дозиметр карманный прямопоказывающий ДКП-50А

Также это изделие может называться: ДКП-50-А, ДКП50А, ДКП 50 А, dkp-50a, dkp50a, dkp 50 a.

ДКП-50А дозиметр карманный прямопоказывающий предназначен для измерения дозы гамма-облучения, получаемого людьми при работе на зараженной радиоактивными веществами местности или при работе с открытыми и закрытыми источниками ионизирующих излучений.

ДКП-50А входит в комплект индивидуальных дозиметров ДП-22.

Технические характеристики ДКП-50А:

Диапазон экспозиционной дозы гамма-излучения - от 2 Р до 50 Р.

Диапазон измерения экспозиционной дозы гамма-излучения - от 0 до 50 Р.

Мощность дозы излучения - от 0,5 Р/ч до 200 Р/ч.

Основная допускаемая погрешность измерения доз гамма-излучения при 60Со в нормальных условиях от конечного значения шкалы - не более ±10%.

Саморазряд дозиметра в нормальных условиях за 24 часа - не более 2 деления.

Габаритные размеры - 132×19 мм.

Масса - 35 г.

Дозиметры ДКП-50А обеспечивают регистрацию экспозиционной дозы гамма-излучения. Отсчет измеряемых доз производится по шкале, расположенной внутри дозиметра.

Условия эксплуатации:

Температура окружающего воздуха - от -40° С до +50° С.

Влажность окружающей среды при +30° С - до 90%.

Конструктивно он выполнен в форме авторучки. Принцип действия дозиметра подобен действию простейшего электроскопа. В процессе зарядки дозиметра визирная нить электроскопа отклоняется от внутреннего электрода под влиянием сил электростатического отталкивания.

Чертеж ДКП-50А:

1 - конденсатор; 2 - окуляр; 3 - объектив; 4 - обойма; 5 - внутренний электрод; 6 - малогабаритная ионизационная камера; 7 - корпус; 8 - держатель; 9 - кольцо; 10 - гайка; 11 - резиновое кольцо; 12 - отвинчивающийся наконечник; 13 - стекло; 14 - кварцевая нить электроскопа; 15 - шкала с делениями от 0 до 50 Р; 16 - контакт для зарядки; 17 - пружина контакта.

Отклонение нити зависит от приложенного напряжения, которое при зарядке регулируют и подбирают так, чтобы изображение визирной нити совмещалось с нулем шкалы отсчетного устройства. При воздействии гамма-излучения на заряженный дозиметр в рабочем объеме камеры возникает ионизационный ток.

Ионизационный ток уменьшает первоначальный заряд конденсатора и камеры, а следовательно, и потенциал внутреннего электрода. Изменение потенциала, измеряемого электроскопом, пропорционально экспозиционной дозе гамма-излучения. Изменение потенциала внутреннего электрода приводит к уменьшению сил электростатического отталкивания между визирной нитью и держателем электроскопа. В результате визирная нить сближается с держателем, а изображение ее перемещается по шкале отчетного устройства. Держа ДКП-50А против света и наблюдая через окуляр за нитью, можно в любой момент произвести отсчет полученной экспозиционной дозы излучения.

Экспозиционную дозу излучения определяют по положению нити на шкале отчетного устройства. Отсчет необходимо производить при вертикальном положении нити, чтобы исключить влияние на показание дозиметра прогиба нити от веса.
