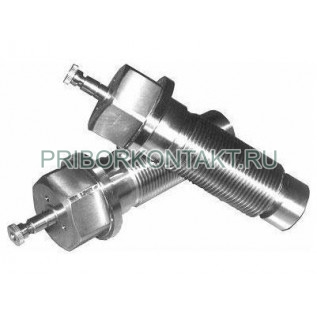

Динамометрический болт ДС-80

Также это устройство может называться: ДС80, ДС 80, ds-80, ds80, ds 80.

ДС-80 болт динамометрический применяется для измерения опорных усилий на корпусах подшипников и фундаментных рамах турбоагрегатов, создаваемых весом корпусов цилиндров, трубопроводов, конденсатора и тепловыми перемещениями трубопроводов в процессе сборки и эксплуатации турбин, проведения плановых ремонтов турбоагрегатов.

Сфера применения ДС-80: для осуществления работ по нормализации тепловых перемещений и наладке опорно-подвесной системы.

Технические характеристики ДС-80:

Предел измерения - от 50 кН до 800 кН (от 5 тс до 80 тс).

Диаметр резьбы - М80×4.

Габаритные размеры ДС-80:

- высота - 405 мм;

- диаметр - 110 мм.

Масса - не более 13,2 кг.

Болты ДС-80 представляют собой измерительные устройства, основными частями которых являются:

1 - корпус;

2 - упругий элемент;

3 - стержень;

4 - подпятник;

5 - гайка;

6 - индикатор ИЧ-10.

Рис.1

Принцип работы ДС-80 основан на измерении упругой деформации элемента, деформирующегося при ввинчивании корпуса в отверстие в лапе цилиндра турбины. Деформация упругого элемента через стержень регистрируется индикатором часового типа.
