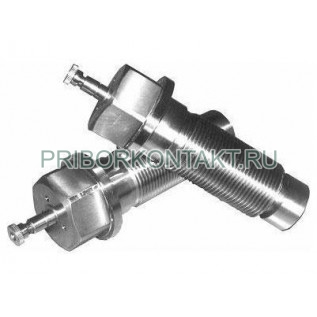

Динамометрический болт ДС-60

Также это устройство может называться: ДС60, ДС 60, ds-60, ds60, ds 60.

ДС-60 болт динамометрический применяется для измерения опорных усилий на корпусах подшипников и фундаментных рамах турбоагрегатов, создаваемых весом корпусов цилиндров, трубопроводов, конденсатора и тепловыми перемещениями трубопроводов в процессе сборки и эксплуатации турбин, проведения плановых ремонтов турбоагрегатов.

Сфера применения ДС-60: для осуществления работ по нормализации тепловых перемещений и наладке опорно-подвесной системы.

Технические характеристики ДС-60:

Предел измерения - от 50 кН до 600 кН (от 5 тс до 60 тс).

Диаметр резьбы - М64х4.

Габаритные размеры ДС-60:

- высота - 348 мм;

- диаметр - 94 мм.

Масса - не более 8,4 кг.

Болты ДС-60 представляют собой измерительные устройства, основными частями которых являются:

1 - корпус;

2 - упругий элемент;

3 - стержень;

4 - подпятник;

5 - гайка;

6 - индикатор ИЧ-10.

Рис.1

Принцип работы ДС-60 основан на измерении упругой деформации элемента, деформирующегося при ввинчивании корпуса в отверстие в лапе цилиндра турбины. Деформация упругого элемента через стержень регистрируется индикатором часового типа.
