Динамометр ДС-25

ДС-25

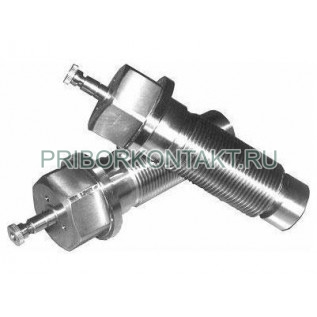

Динамометрический болт ДС-25

Также это устройство может называться: ДС25, ДС 25, ds-25, ds25, ds 25.

ДС-25 болт динамометрический применяется для измерения опорных усилий на корпусах подшипников и фундаментных рамах турбоагрегатов, создаваемых весом корпусов цилиндров, трубопроводов, конденсатора и тепловыми перемещениями трубопроводов в процессе сборки и эксплуатации турбин, проведения плановых ремонтов турбоагрегатов.

Сфера применения ДС-25: для осуществления работ по нормализации тепловых перемещений и наладке опорно-подвесной системы.

Технические характеристики ДС-25:

Предел измерения - от 50 кН до 250 кН (от 5 тс до 25 тс).

Диаметр резьбы - М42.

Габаритные размеры ДС-25:

- высота - 297 мм;

- диаметр - 78 мм.

Масса - не более 3,4 кг.

Болты ДС-25 представляют собой измерительные устройства, основными частями которых являются:

1 - корпус;

2 - упругий элемент;

3 - стержень;

4 - подпятник;

5 - гайка;

6 - индикатор ИЧ-10.

Рис.1

Принцип работы ДС-25 основан на измерении упругой деформации элемента, деформирующегося при ввинчивании корпуса (1) в отверстие в лапе цилиндра турбины. Деформация упругого элемента через стержень регистрируется индикатором часового типа.
