Динамометр ДС-15

ДС-15

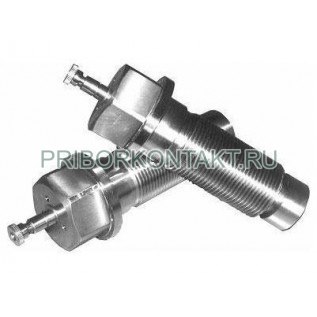

Динамометрический болт ДС-15

Также этот устройство может называться: ДС15, ДС 15, ds-15, ds15, ds 15.

ДС-15 болт динамометрический применяется для измерения опорных усилий на корпусах подшипников и фундаментных рамах турбоагрегатов, создаваемых весом корпусов цилиндров, трубопроводов, конденсатора и тепловыми перемещениями трубопроводов в процессе сборки и эксплуатации турбин, проведения плановых ремонтов турбоагрегатов.

Сфера применения ДС-15: для осуществления работ по нормализации тепловых перемещений и наладке опорно-подвесной системы.

Технические характеристики ДС-15:

Предел измерения - от 15 кН до 150 кН (от 1,5 тс до 15 тс).

Диаметр резьбы - М42.

Габаритные размеры ДС-15:

- высота - 297 мм;

- диаметр - 78 мм.

Масса - не более 3,2 кг.

Болты ДС-15 представляют собой измерительные устройства, основными частями которых являются:

1 - корпус;

2 - упругий элемент;

3 - стержень;

4 - подпятник;

5 - гайка;

6 - индикатор ИЧ-10.

Рис.1

Принцип работы ДС-15 основан на измерении упругой деформации элемента, деформирующегося при ввинчивании корпуса в отверстие в лапе цилиндра турбины. Деформация упругого элемента через стержень регистрируется индикатором часового типа.
