Барометр-анероид МД-49-2

МД-49-2

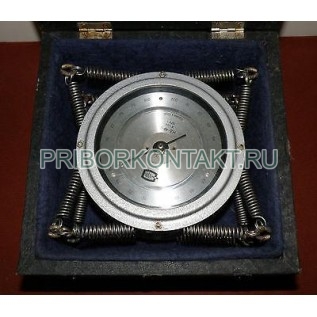

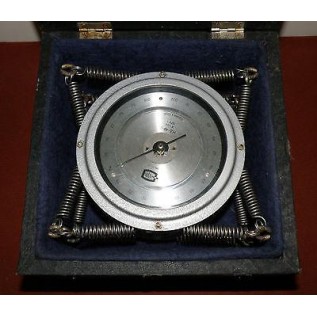

Барометр-анероид МД-49-2

Также этот прибор может называться: МД 49 2, МД492, МДч92, md-49-2, md 49 2, md492.

МД-49-2 барометр-анероид предназначен для измерения атмосферного давления.

Принцип действия приборов барометры-анероиды МД-49-2 основан на функциональной зависимости между измеряемым давлением и упругими деформациями мембран анероидных коробок.

Давление воздуха воспринимается мембранами анероидных коробок, собранных в блок, линейные перемещения которого преобразуются передаточным рычажным механизмом в угловые перемещения указывающей стрелки над шкалой прибора.

Технические характеристики МД-49-2:

Пределы измерения давления - от 600 мм рт. ст. до 790 мм рт. ст.

Цена деления шкалы - 1 мм рт. ст.

Погрешность измерения давления в диапазоне температур от -10° С до +50° С - не более ±8 мм рт. ст.

Рабочее положение прибора горизонтальное, шкалой вверх, в наземных условиях.

Шкала градуирована в миллиметрах ртутного столба.

Габаритные размеры футляра - 220×220×195 мм.

Масса прибора в футляре - не более 2,8 кг.

Условия эксплуатации МД-49-2:

Вибрационные ударные перегрузки - не более 20 м/с².

Прибор должен быть защищен от прямого солнечного облучения, резких колебаний температуры и и попадания влаги в корпус.

Механизм барометра МД-49-2 расположен на металлической плате со стойками, связанными распорной платой с мостом блока.

Приемник давления состоит из четырех последовательно соединенных анероидных коробок. Один конец приемника неподвижно соединяется с мостом блока. Подвижный конец блока шарнирно соединен с жесткой тягой, другой конец которой при помощи штифта также шарнирно соединен с вилкой регулятора, установленного на промежуточной оси.

На промежуточной оси для выборки люфтов в шарнирных соединениях тяги установлена спиральная пружина, а также рычаг и пружина натяга цепи. В пазах вилок рычага и пружины натяга с помощью штифтов шарнирно закреплены обоймы пластинчато-шарнирных цепочек МД-49-2, другие концы которых подвижно закреплены в канавках ролика центральной оси.

В сухарике центральной оси с помощью винта закреплена стрелка прибора. Центральная и промежуточная оси вращаются на струнных осях, закрепленных с помощью гаек.

При изменении давления в корпусе барометров МД-49-2 блок анероидных коробок деформируется и с помощью тяги поворачивает промежуточную ось, которая с помощью рычага и цепочки поворачивает центральную ось вместе со стрелкой над шкалой.

При увеличении давления стрелка прибора поворачивается по ходу стрелки часов, при уменьшении – против хода стрелки часов.

Механизм МД-49-2 установлен в корпус, который смонтирован в футляре на пружинах.
