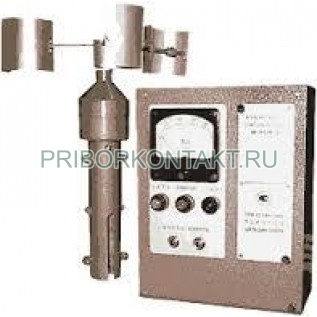

Анемометр крановый сигнальный М-95М-2

Также этот прибор может называться: М95М-2, М 95М-2, М95-М2, М 95М 2, М95М2, m-95m2, m95m-2, m 95m-2.

М-95М-2 анемометр крановый сигнальный предназначен для автоматического определения опасных по совместному воздействию скорости и продолжительности порывов ветра и включения при этом соответствующих сигнальных и противоаварийных устройств.

Контроль мгновенной скорости ветра анемометром М-95М-2 может быть произведен по измерительному прибору пульта измерительного.

Сфера применения: устанавливается на башенных и портальных кранах и других объектах, требующих оборудования устройствами аварийной ветровой защиты.

Технические характеристики М-95М-2:

Пределы контроля мгновенной скорости ветра - от 6 м/с до 50 м/с.

Основная погрешность измерения скорости ветра - ±(1,0+0,05 V) м/с, где V - скорость в м/с.

Диапазон установки порогов срабатывания сигнализации по скорости ветра - от 12 м/с до 24 м/с.

Основная погрешность срабатывания сигнализации по скорости ветра - не более ±0,5 м/с.

Порог срабатывания по скорости - 12±0,5 м/с.

Продолжительность порывов ветра - 2±0,5 с.

Диапазон установки порогов срабатывания сигнализации по времени - от 2 с до 5 с.

Основная погрешность срабатывания сигнализации по времени - не более ±0,5 с.

Величина коммутируемого тока через контакты реле:

- постоянного - не более 0,2 А;

- переменного - не более 2 А.

Длина кабеля М-95М-2 - 15 м.

Длина соединительного кабеля между датчиком скорости ветра и измерительным пультом - не более 100 м.

Индикация результатов измерения скорости ветра - стрелочная.

Габаритные размеры:

- датчик скорости ветра - 200×260×260 мм;

- пульт измерительный - 260×195×150 мм.

Принцип работы приборов анемометры М-95М-2 основан на преобразовании скорости ветра в напряжение. Измерение скорости воздушного потока осуществляется трехлопастной вертушкой, которая вращает ротор датчика скорости ветра, преобразующего скорость ветра в напряжение. Контроль мгновенной скорости ветра может быть произведен по измерительному прибору пульта измерительного.

Условия эксплуатации:

Температура окружающей среды:

- датчик скорости ветра - от -60° С до +50° С;

- измерительный пульт - от -40° С до +50° С.

Относительная влажность воздуха - до 98%.

Напряжение - 220 В.

Частота - 50±1 Гц.

Электрическая схема прибора М-95М-2 содержит измерительное, индикаторное, исполнительное устройства, а также блок питания.
